Aligner und Mini-Implantat-getragene Slider

Die Effektivität konventioneller Multibracketapparaturen wurde in den vergangenen Dekaden sehr umfangreich wissenschaftlich belegt. Mittels festsitzender Brackets gelingt es in der Regel verlässlich, kleine und konstante Kräfte sowie Drehmomente auf zu bewegende Zähne zu applizieren.

Labial befestigte Brackets sind jedoch gekennzeichnet durch eine ästhetische Beeinträchtigung [Ziuchkovski, 2008] sowie eine nicht zu vernachlässigende Gefahr von Demineralisierungen im Bracket-nahen Schmelzbereich [Buschang, 2019]. Als ästhetische Alternative werden neben der Lingualtechnik heutzutage in zunehmendem Maße Aligner-Schienen verwendet. Die Aligner-Technik, 1999 auf den US-amerikanischen Markt (Align Technology, Santa Clara, USA) gekommen, wird seit 2001 in Deutschland angewandt und ist inzwischen eine weit verbreitete kieferorthopädische Therapiemethode. Neben der besseren Ästhetik hat die Therapie mit Aligner-Schienen einen weiteren Vorteil im Vergleich zu festsitzenden Brackets: Es entstehen weniger Probleme mit der Demineralisierung [Buschang, 2019].

Mittels Aligner-Schienen können Zähne mit einer hohen Verlässlichkeit gekippt und derotiert werden [Papadimitriou, 2018]. Eine begrenzte Wirksamkeit zeigen Aligner-Schienen jedoch, wenn eine körperliche Zahnbewegung gewünscht ist, wie es bei einem Lückenschluss, einer transversalen Expansion oder einer gewünschten Distalisierung der Fall ist [Papadimitriou, 2018]. In der Literatur lassen sich zwar vereinzelte Artikel finden, wo über eine Molarendistalisation von bis zu 2,5 mm berichtet wird, als nachteilig werden jedoch die eher kippenden Molarenbewegungen, die hohe Anforderung an die Mitarbeit des Patienten (Notwendigkeit von intermaxillären Gummizügen) sowie eine sehr lange Behandlungsdauer genannt [Bowman, 2015; Ravera, 2016; Simon, 2014]. Um eine körperliche Distalisierung mit einer hohen Verlässlichkeit und Geschwindigkeit zu erreichen, gibt es nun die Möglichkeit, die Effektivität der Aligner-Therapie durch skelettal verankerte Geräte zu unterstützen. Insbesondere im Oberkiefer ergeben sich durch Mini-Implantate im Gaumen sehr interessante neue Möglichkeiten für den Kliniker.

Herkömmliche Geräte zur Distalisierung von Oberkiefermolaren sind in ihrer Effektivität oft begrenzt und teilweise von der Mitarbeit des Patienten abhängig [Feldmann, 2006; Guray, 1997]. Des Weiteren wird bei vielen Non-Compliance-Geräten (zum Beispiel bei der Pendulum-Apparatur) ein Verankerungsverlust von teilweise über 50 Prozent im Sinne der Mesialwanderung der Prämolaren beobachtet [Bussick, 2000; Ghosh, 1996]. Die skelettale Verankerung hat sich daher in den vergangenen Jahren nicht zuletzt wegen ihrer geringeren Anforderungen an die Patientencompliance durchgesetzt.

Neben den chirurgisch invasiveren skelettalen Verankerungssystemen wie dem Orthosystem [Wehrbein, 1996] und den Miniplatten [Lai, 2008] haben in den vergangenen Jahren vor allem die Mini-Implantate aufgrund ihrer vielseitigen Einsatzmöglichkeiten, ihrer geringen chirurgischen Invasivität und der relativ geringen Kosten große Aufmerksamkeit gewonnen [Freudenthaler, 2001; Fritz, 2004; Kanomi, 1997; Melsen, 2000; Park, 2001; Wilmes, 2008a; Wilmes, 2006].

Werden Mini-Implantate im Alveolarfortsatz zwischen den Wurzeln inseriert, lassen sich die benachbarten Zähne maximal um 1 bis 1,5 mm bewegen, da es dann zum Kontakt von Mini-Implantat und Wurzeloberfläche kommt und die weitere Bewegung somit verhindert wird. Von einer interradikulären Insertion ist also bei einer gewünschten Zahnbewegung abzuraten. Aber auch die retromolare Region erweist sich aufgrund ungünstiger anatomischer Gegebenheiten (schlechte Knochenqualität, dicke Schleimhaut) als ungeeignet für die Insertion eines Mini-Implantats [Wilmes, 2008a]. Zur Distalisierung von Molaren im Oberkiefer bietet sich daher der anteriore Gaumen als Insertionsregion an [Ludwig, 2011].

Die geeignete Insertionsstelle hat eine dünne Weichgewebsschicht (circa 1 mm) und liegt posterior der Gaumenfalten (T-Tone [Wilmes, 2016]). Als Vorteil müssen hier die gute Knochenqualität ohne Risiko der Zahnverletzung, gepaart mit der befestigten Schleimhaut genannt werden. Um das Risiko einer Implantat-Kippung beziehungsweise eines Verlusts weiter zu verringern, kann eine Verblockung von zwei Mini-Implantaten erfolgen [Wilmes, 2008a]. Eine sichere Kopplung vom Mini-Implantat zur kieferorthopädischen Apparatur kann erreicht werden, wenn Abutments (Stahlkappen) fest auf ein Mini-Implantat aufgeschraubt werden können. Der Beneslider (Abbildung 1) [Wilmes, 2008b; Wilmes, 2010; Wilmes, 2009] hat sich als Distalisierungs-Apparatur mittlerweile sehr bewährt [Nienkemper, 2014].

Möglich ist sowohl das zweizeitige Vorgehen (erst Distalisierung mit Slider, dann Finishing mit Alignern) als auch das simultane Vorgehen (gleichzeitig Distalisierung der Molaren und Nivellierung der Frontzähne). Um das gleichzeitige Verwenden von Alignern und Slidern zu ermöglichen, wird als Alternative zu einem Molarenband ein Tube (Abbildung 1b) an die Palatinalfläche geklebt (Abbildungen 1c und 1d). Die Aligner können an dieser Kopplungsstelle von Zahn und Slider ausgeschnitten sein oder diese Kopplungsstelle bedecken, ähnlich einem Attachment.

Patientenbeispiel 1:

Dargestellt wird der Behandlungsverlauf einer 41-jährigen Patientin mit einer asymmetrischen Angle-Klasse II: Auffällig war die Aufwanderung der Seitenzähne im zweiten Quadranten mit einem daraus resultierenden Platzmangel für die Frontzähne im zweiten Quadranten (Abbildung 2, Tabelle 1). Die Patientin wünschte eine möglichst wenig sichtbare Korrektur, idealerweise ohne Extraktion von Zähnen. Bei dieser Patientin wurde in der ersten Phase nur mittels Beneslider distalisiert, erst in der zweiten Phase wurden Aligner addiert (Zweizeitiges Vorgehen).

Nach der Insertion von zwei kieferorthopädischen Mini-Implantaten (Benefit System, PSM, Gunningen) wurde die Distalisierungsapparatur eingebracht (Beneslider, Abbildung 3). Aufgrund des ausgeprägten Distalisierungsbedarfs im zweiten Quadranten (Abbildung 2c, circa 6 mm), wurde zusätzlich ein Tube (Abbildung 1b) an den Zahn 24 geklebt. Im ersten Quadranten sollten zur Korrektur der Angle-Klasse II etwa 2 bis 3 mm distalisiert werden. Nach sieben Monaten erkennt man bereits multiple kleine Lücken zwischen den Oberkieferzähnen, die die erfolgreiche Distalisierung zeigen (Abbildung 4a). Das Orthopantomogramm zeigt die körperliche Distalisierung der Molaren ohne Kippungen (Abbildung 4b). Für die zweite Phase der Behandlung wurden Scans für Aligner-Schienen (Invisalign, San Jose, USA) angefertigt. Werden Abdrücke genommen, kann man den Beneslider mit Wachs ausblocken. Die Aligner können die Klebestellen des Sliders mit den Zähnen bedecken (Abbildung 5b, analog einem großen Attachment). Nach insgesamt 16 Monaten waren die Molaren in einer Klasse-I-Okklusion und der Slider wurde mit einer Drahtligatur von einem aktiven Distalisierungsgerät in ein passives Molarenverankerungsgerät modifiziert (Abbildung 6). Nach insgesamt 20 Monaten waren alle Lücken nach distal geschlossen und der Slider konnte somit für die Finishing-Phase entfernt werden (Abbildung 7). Die Behandlung konnte nach insgesamt 22 Monaten mit einem hervorragenden Ergebnis beendet werden (Abbildungen 8, 9).

Patientenbeispiel 2:

Der Behandlungsverlauf einer 20-jährigen Patientin mit einer asymmetrischen Angle-Klasse II wird dargestellt. Auffällig war die Aufwanderung der Seitenzähne im zweiten Quadranten mit einer daraus resultierenden ausgeprägten Frontmittenverschiebung im Oberkiefer nach rechts sowie einer Protrusion der Oberkieferfront (Abbildung 10, Tabelle 2). Die Patientin wünschte eine möglichst wenig sichtbare Korrektur – idealerweise ohne die Extraktion von Zähnen. Bei dieser Patientin wurden Beneslider und Aligner gleichzeitig eingesetzt (simultanes Vorgehen). Die Patientin berichtete über eine frühere kieferorthopädische Behandlung mittels Brackets und der Extraktion von vier Prämolaren.

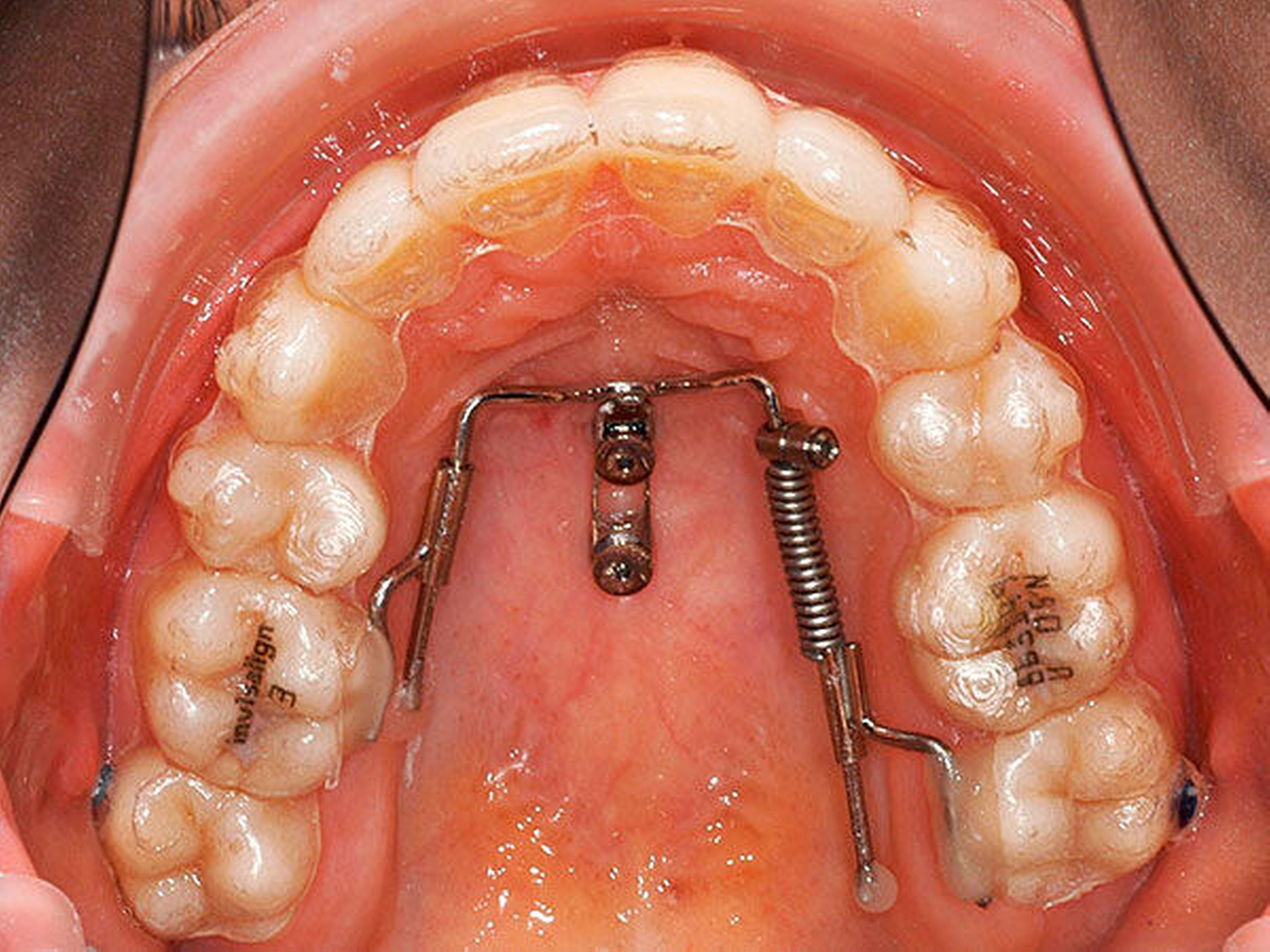

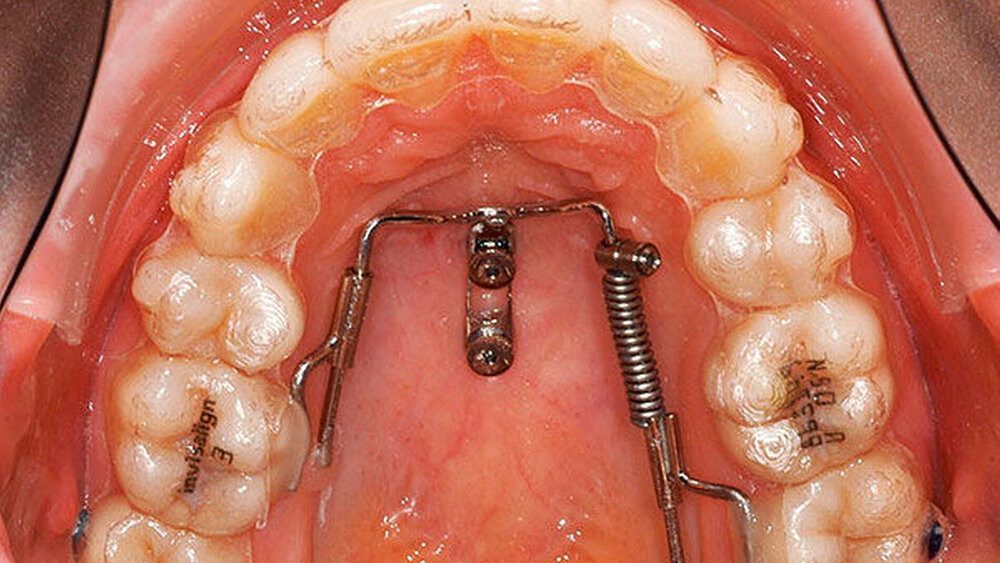

Die Behandlung begann mit Scans für die Aligner-Schienen (Invisalign). Die Schienen wurden mit sogenannten „button cut outs“ bestellt, damit die Kopplungsstellen für den Slider frei bleiben konnten (Abbildung 1d). Nach Eintreffen der Schienen wurden die beiden Mini-Implantate (Abbildung 11) und der Slider (Abbildung 12) eingesetzt. Ziel war die einseitige Distalisierung im zweiten Quadranten um circa 4 bis 5 mm, um die Frontmitte im Oberkiefer korrigieren zu können. Nach sieben Monaten waren viele kleine Lücken im zweiten Quadranten erkennbar (Abbildung 13). Nach zehn Monaten war der zweite obere linke Molar in eine Klasse-I-Verzahnung bewegt worden (Abbildung 14), man erkennt eine körperliche Distalisierung ohne Kippung (Abbildung 14). Auch hier wurde der Slider anschließend mit einer Drahtligatur von einem aktiven Distalisierungsgerät in ein passives Molarenverankerungsgerät modifiziert (Abbildung 15, nach 14 Monaten). Nach 17 Monaten waren die Lücken fast komplett nach distal geschlossen, so dass die Korrektur der Oberkiefer-Frontmittenverschiebung sowie der Frontprotrusion weiter erfolgen konnte (Abbildung 16). Die Therapie wurde nach einer Behandlungsdauer von 22 Monaten erfolgreich beendet (Abbildungen 17 und 18). Nach einer Retentionszeit von einem Jahr zeigte sich ein stabiles Ergebnis (Abbildung 19).

Aligner-Schienen können Zähne recht verlässlich kippen und derotieren. Wenn eine körperliche Zahnbewegung gewünscht ist, stoßen Aligner jedoch an ihre Grenzen [Papadimitriou, 2018]. Um eine körperliche Mesialisierung oder Distalisierung mit einer hohen Verlässlichkeit und Geschwindigkeit zu erreichen, gibt es nun die Möglichkeit, die Effektivität der Aligner-Therapie durch skelettal verankerte Geräte zu steigern beziehungsweise das Anwendungsspektrum von Alignern zu erweitern. Dabei ist sowohl die zweiphasige als auch die simultane Anwendung von Alignern und Slidern realisierbar. Aufgrund der Möglichkeit, Mini-Implantate und Slider im Gaumen zu verankern, ergeben sich insbesondere im Oberkiefer sehr interessante neue Therapie-Erweiterungen für den Kliniker.

Prof. Dr. Benedict Wilmes

Universitätsklinikum Düsseldorf
Westdeutsche Kieferklinik, Poliklinik für Kieferorthopädie
Moorenstr. 5, 40225 Düsseldorf
wilmes@med.uni-duesseldorf.de

Dr. Jörg Schwarze

Richard-Wagner-Str. 9–11, 50674 Köln

Prof. Dr. Dieter Drescher

Universitätsklinikum Düsseldorf
Westdeutsche Kieferklinik, Poliklinik für Kieferorthopädie
Moorenstr. 5, 40225 Düsseldorf

Bowman SJ, Celenza F, Sparaga J, Papadopoulos MA, Ojima K, Lin JC 2015 Creative adjuncts for clear aligners, part 1: Class II treatment. J Clin Orthod 49: 83-94

Boyd RL 2008 Esthetic orthodontic treatment using the invisalign appliance for moderate to complex malocclusions. J Dent Educ 72: 948-967

Buschang PH, Chastain D, Keylor CL, Crosby D, Julien KC 2019 Incidence of white spot lesions among patients treated with clear aligners and traditional braces. Angle Orthod 89: 359-364

Bussick TJ, McNamara JA, Jr. 2000 Dentoalveolar and skeletal changes associated with the pendulum appliance. Am J Orthod Dentofacial Orthop 117: 333-343

Feldmann I, Bondemark L 2006 Orthodontic anchorage: a systematic review. Angle Orthod 76: 493-501

Freudenthaler JW, Haas R, Bantleon HP 2001 Bicortical titanium screws for critical orthodontic anchorage in the mandible: a preliminary report on clinical applications. Clin Oral Implants Res 12: 358-363

Fritz U, Ehmer A, Diedrich P 2004 Clinical suitability of titanium microscrews for orthodontic anchorage-preliminary experiences. J Orofac Orthop 65: 410-418

Ghosh J, Nanda RS 1996 Evaluation of an intraoral maxillary molar distalization technique. Am J Orthod Dentofacial Orthop 110: 639-646

Guray E, Orhan M 1997 „En masse“ retraction of maxillary anterior teeth with anterior headgear. Am J Orthod Dentofacial Orthop 112: 473-479

Kanomi R 1997 Mini-implant for orthodontic anchorage. J Clin Orthod 31: 763-767

Lai EH, Yao CC, Chang JZ, Chen I, Chen YJ 2008 Three-dimensional dental model analysis of treatment outcomes for protrusive maxillary dentition: comparison of headgear, miniscrew, and miniplate skeletal anchorage. Am J Orthod Dentofacial Orthop 134: 636-645

Ludwig B GT, Bowman J, Wilmes B, Kinzinger G, Lisson G 2011 Anatomical Guidelines for Miniscrew Insertion: Palatal Sites. J Clin Orthod 45: 433-441

Melsen B, Costa A 2000 Immediate loading of implants used for orthodontic anchorage. Clin Orthod Res 3: 23-28

Nienkemper M, Wilmes B, Pauls A, Yamaguchi S, Ludwig B, Drescher D 2014 Treatment efficiency of mini-implant-borne distalization depending on age and second-molar eruption. J Orofac Orthop 75: 118-132

Papadimitriou A, Mousoulea S, Gkantidis N, Kloukos D 2018 Clinical effectiveness of Invisalign(R) orthodontic treatment: a systematic review. Prog Orthod 19: 37

Park HS, Bae SM, Kyung HM, Sung JH 2001 Micro-Implant anchorage for treatment of skeletal class I bialveolar protrusion. J Clin Orthod 35: 417 - 422

Ravera S, Castroflorio T, Garino F, Daher S, Cugliari G, Deregibus A 2016 Maxillary molar distalization with aligners in adult patients: a multicenter retrospective study. Prog Orthod 17: 12

Simon M, Keilig L, Schwarze J, Jung BA, Bourauel C 2014 Treatment outcome and efficacy of an aligner technique--regarding incisor torque, premolar derotation and molar distalization. BMC oral health 14: 68

Wehrbein H, Merz BR, Diedrich P, Glatzmaier J 1996 The use of palatal implants for orthodontic anchorage. Design and clinical application of the orthosystem. Clin Oral Implants Res 7: 410-416

Wilmes B 2008a Fields of Application of Mini-Implants. In: Ludwig B, Baumgaertel S, Bowman J (eds.). Innovative Anchorage Concepts. Mini-Implants in Orthodontics, Quintessenz, Berlin, New York,

Wilmes B, Drescher D 2006 Verankerung mit Miniimplantaten bei präprothetischer kieferorthopädischer Therapie. Kieferorthopädie 20: 203-208

Wilmes B, Drescher D 2008b A miniscrew system with interchangeable abutments. J Clin Orthod 42: 574-580; quiz 595

Wilmes B, Drescher D 2010 Application and effectiveness of the Beneslider: a device to move molars distally. World J Orthod 11: 331-340

Wilmes B, Drescher D, Nienkemper M 2009 A miniplate system for improved stability of skeletal anchorage. J Clin Orthod 43: 494-501

Wilmes B, Ludwig B, Vasudavan S, Nienkemper M, Drescher D 2016 The T-Zone: Median vs. Paramedian Insertion of Palatal Mini-Implants. J Clin Orthod 50: 543-551

Ziuchkovski JP, Fields HW, Johnston WM, Lindsey DT 2008 Assessment of perceived orthodontic appliance attractiveness. Am J Orthod Dentofacial Orthop 133: S68-78
