Metaplastische Ossifikation nach Bestrahlung

Ein 67-jähriger Patient wurde nach Durchführung einer Panoramaschichtaufnahme im Rahmen der regelmäßigen zahnärztlichen Vorsorgeuntersuchung mit dem Zufallsbefund einer suspekten Raumforderung im Bereich des Halses links beim niedergelassenen MKG-Chirurgen vorstellig. Zur genauen Beurteilung der Lokalisation und der Ausdehnung der unklaren Raumforderung veranlasste der niedergelassene Kollege eine Computertomografie (CT) und überwies den Patienten anschließend zur weiteren Abklärung und Therapie des hochgradig malignomsuspekten Befunds an unsere Klinik für Mund-, Kiefer- und Gesichtschirurgie.

Im Anamnesegespräch berichtete der Patient davon, vor ungefähr 60 Jahren im Kindesalter im Bereich des Halses links aufgrund eines „auffälligen Lymphknotens“ eine Bestrahlung erhalten zu haben. Genaue Angaben zur Art der Bestrahlung und zur damaligen Diagnose konnten vom Patienten nicht gemacht werden. Vorbefunde lagen nicht vor. Als weitere Vorerkrankung wurde vom Patienten ein Schilddrüsenkarzinom, das im Jahr 1998 mittels einer Thyroidektomie und einer anschließenden Radio-Jod-Therapie behandelt wurde, genannt. Weitere anamnestisch bekannte Grunderkrankungen waren eine medikamentös behandelte arterielle Hypertonie und eine medikamentös eingestellte iatrogene Hypothyreose.

Der Hals auf der linken Seite zeigte in der klinischen Untersuchung keine Auffälligkeiten. Neurologische Ausfälle oder vegetative Symptome bestanden zum Zeitpunkt der Vorstellung nicht. Die in der Röntgendiagnostik sichtbare Raumforderung war klinisch weder sicht- noch tastbar. Beschwerden oder Schmerzen im Bereich des Halses links wurden vom Patienten verneint.

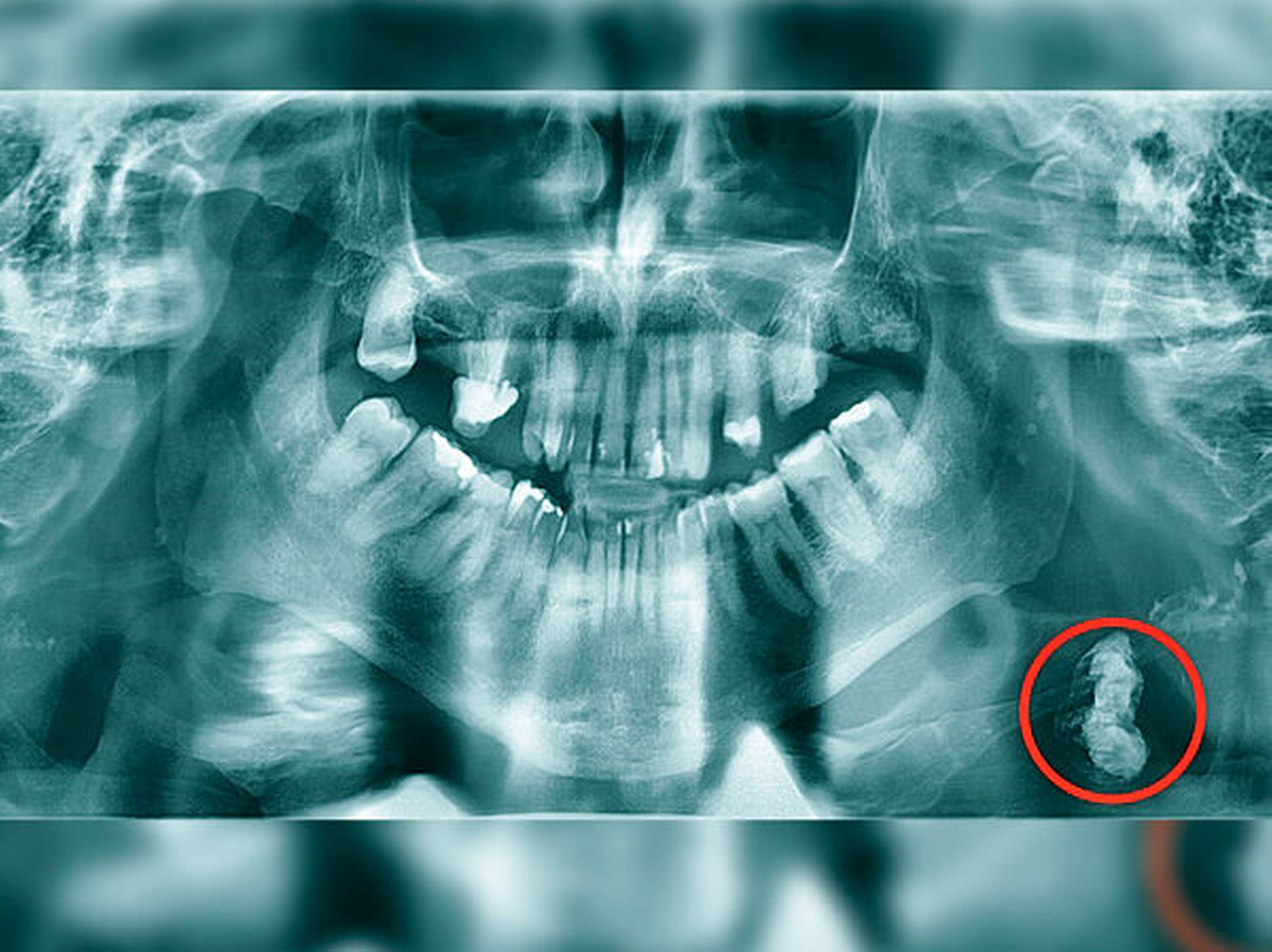

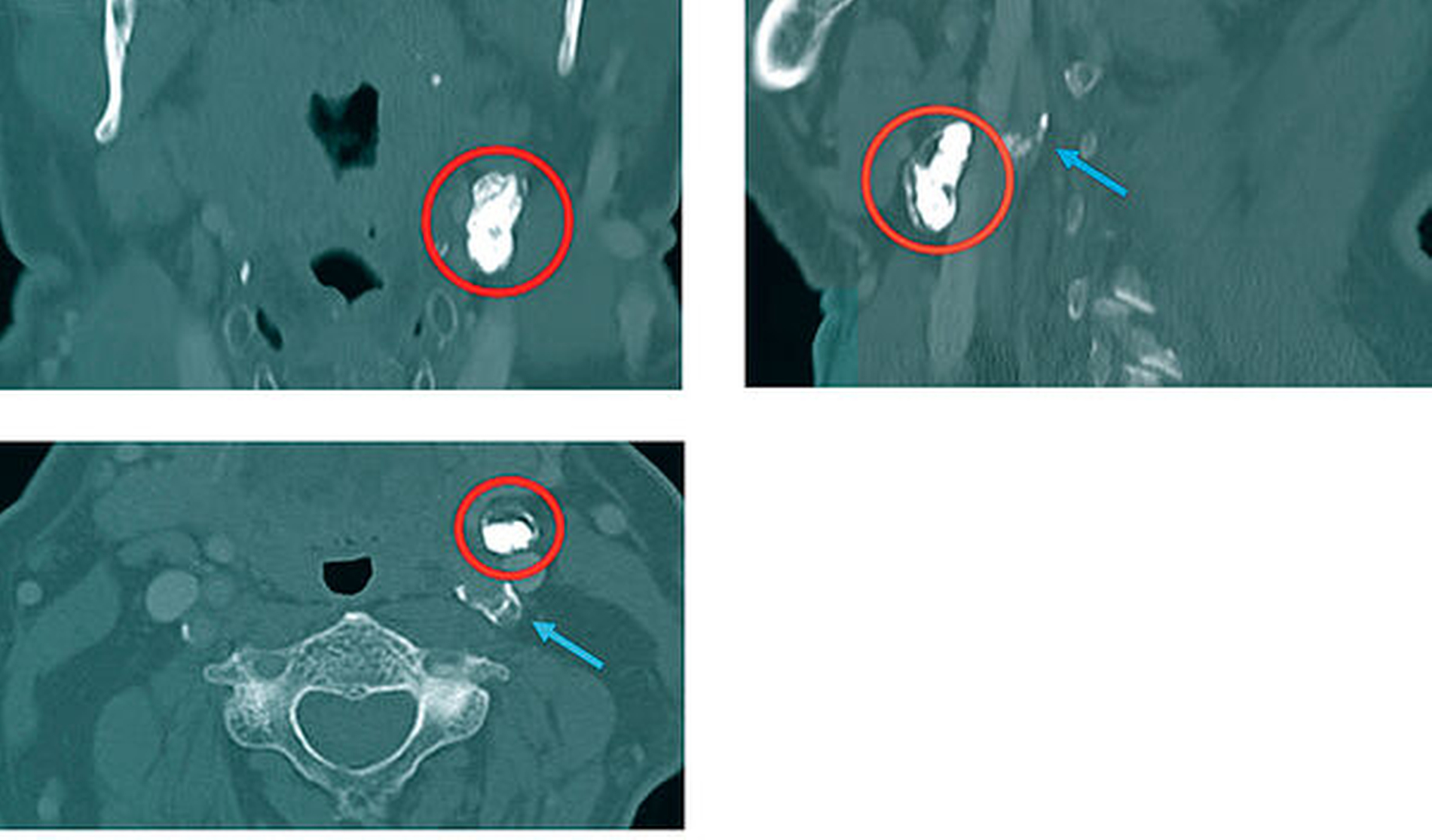

In der alio loco angefertigten Panoramaschichtaufnahme zeigte sich der Zufallsbefund einer klar abgrenzbaren, gemischt radioopaken, radiotransluzenten bohnenförmigen Formation mit Projektion auf den Hals links (Abbildung 1). Die ebenfalls alio loco durchgeführte CT zeigte eine der linken V. jugularis interna anliegende, bis auf den Bulbus der A. carotis communis reichende bohnenförmige verkalkte Struktur (Abbildung 2).

Bei unklarer Dignität der Raumforderung und Zustand nach Schilddrüsenkarzinom in der Anamnese wurde zur Dignitätssicherung die Indikation zur operativen Entfernung der Raumforderung in Vollnarkose gestellt. Die histopathologische Aufbereitung des Resektats zeigte in der abschließenden Beurteilung eine herdförmige metaplastische Ossifikation von der Größe 1,5 cm x 1,2 cm x 1 cm ohne Anhalt für Malignität. Somit lag eine ektope Verknöcherung im Weichgewebe des Halses auf der linken Seite, ohne weiteren Interventionsbedarf vor.

Im Rahmen der postoperativen Kontrolluntersuchung zeigte sich ein regelrechter postoperativer Verlauf mit zeitgerechten reizfreien Wundverhältnissen.

Die Symptomatik von unklaren Raumforderungen im Weichgewebe des Halses ist vielfältig und unspezifisch. Bei unklarem Zufallsbefund im zahnärztlichen Röntgenbild sollten für eine genaue Differenzierung folgende klinische Parameter erhoben werden:

• En- oder extraorale Schwellungen

• Vorliegen von suspekten Mundschleimhautveränderungen

• Auftreibungen des Knochens

• Konsistenz des Befunds

• Verschieblichkeit des Befunds

• Oberflächenbeschaffenheit des Befunds

• Lokalisation und Lagebeziehung zu umliegenden Strukturen

• Schmerzen

• Vegetative Symptome

• Neurologische Ausfälle

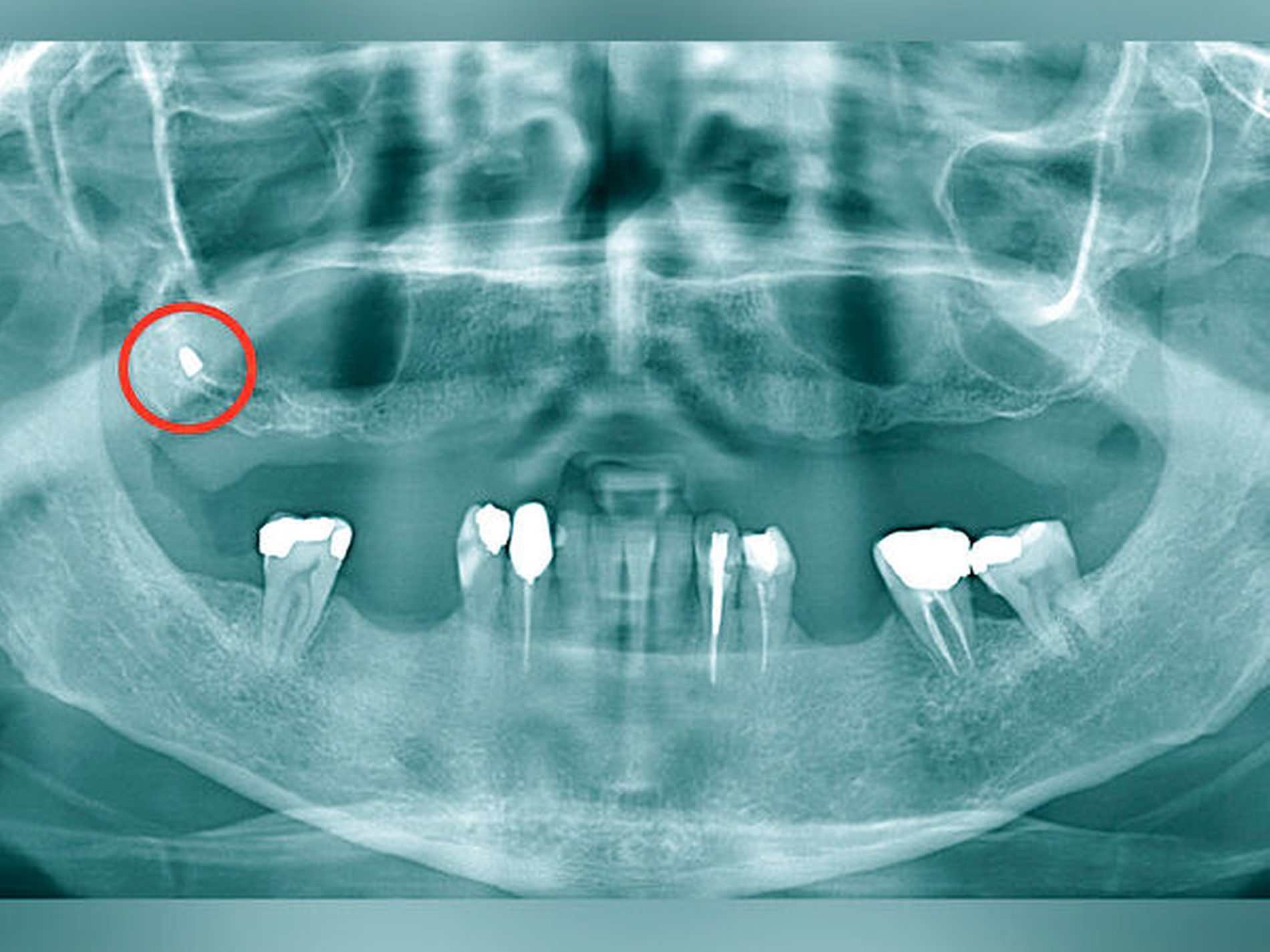

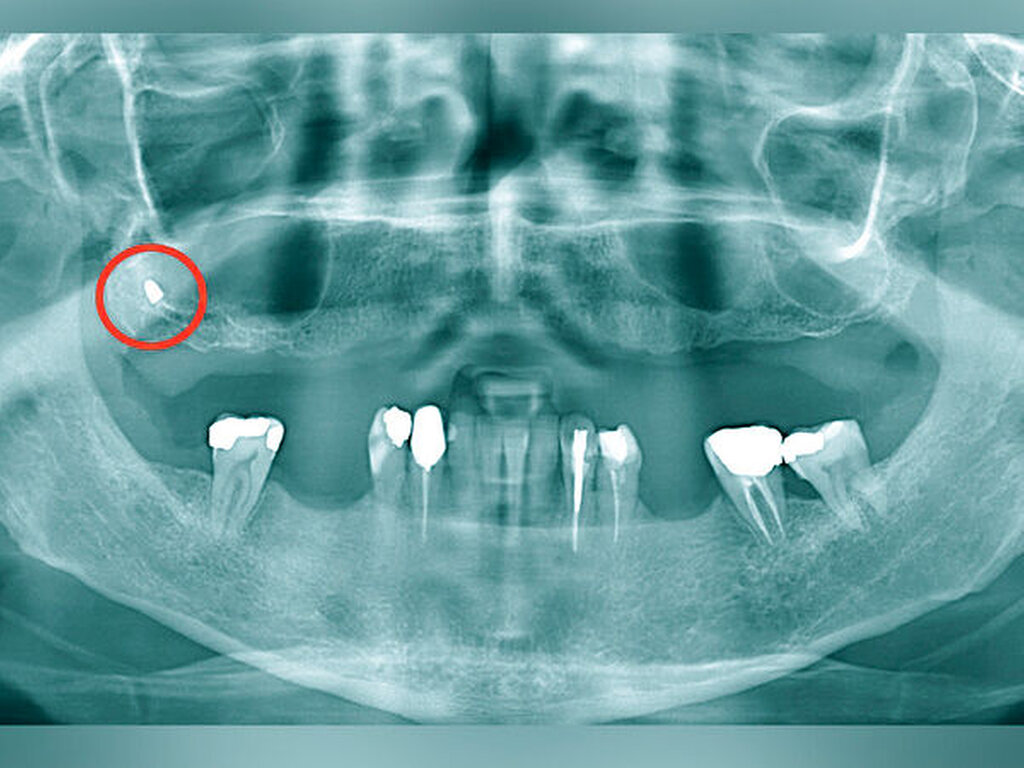

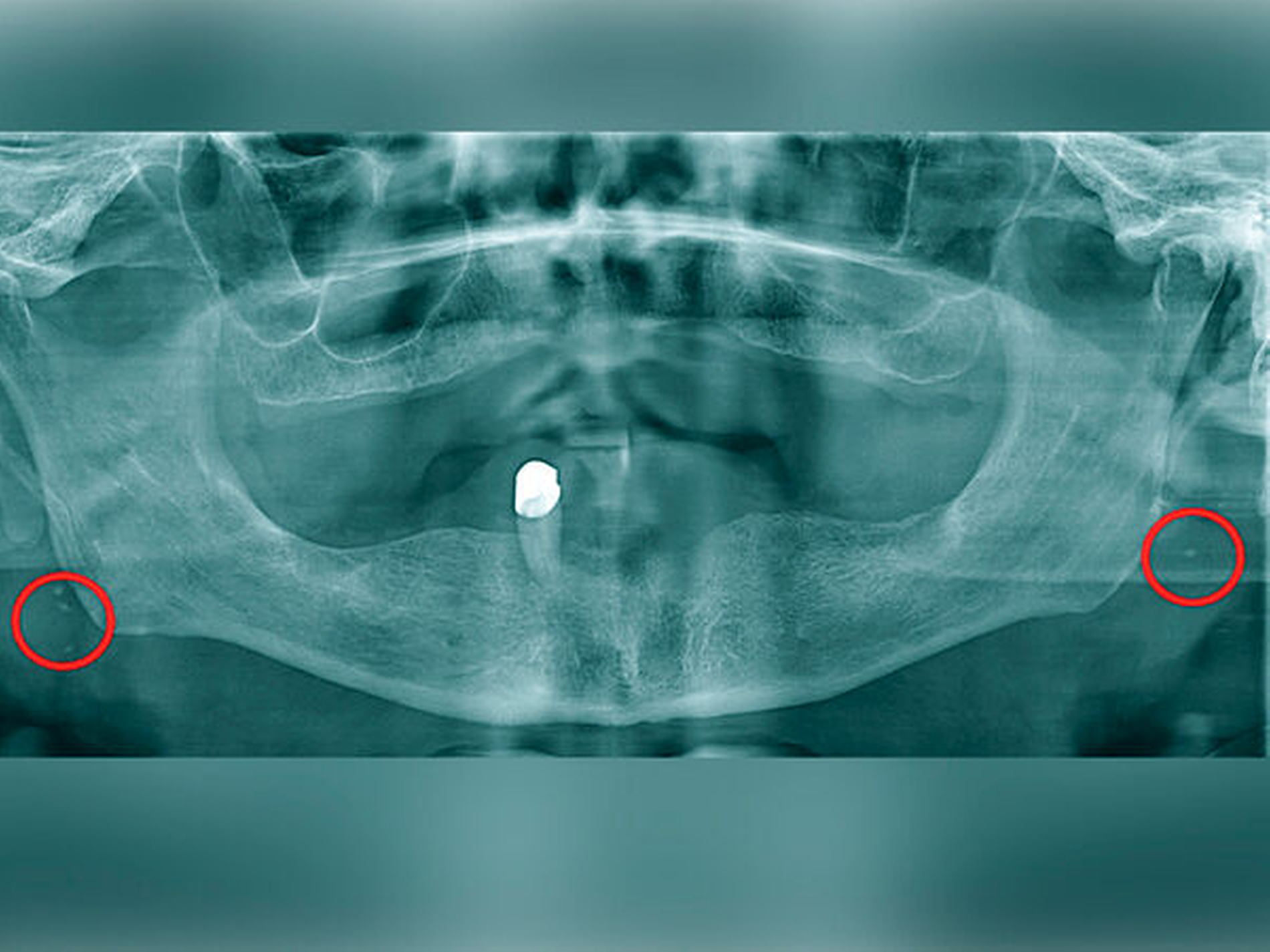

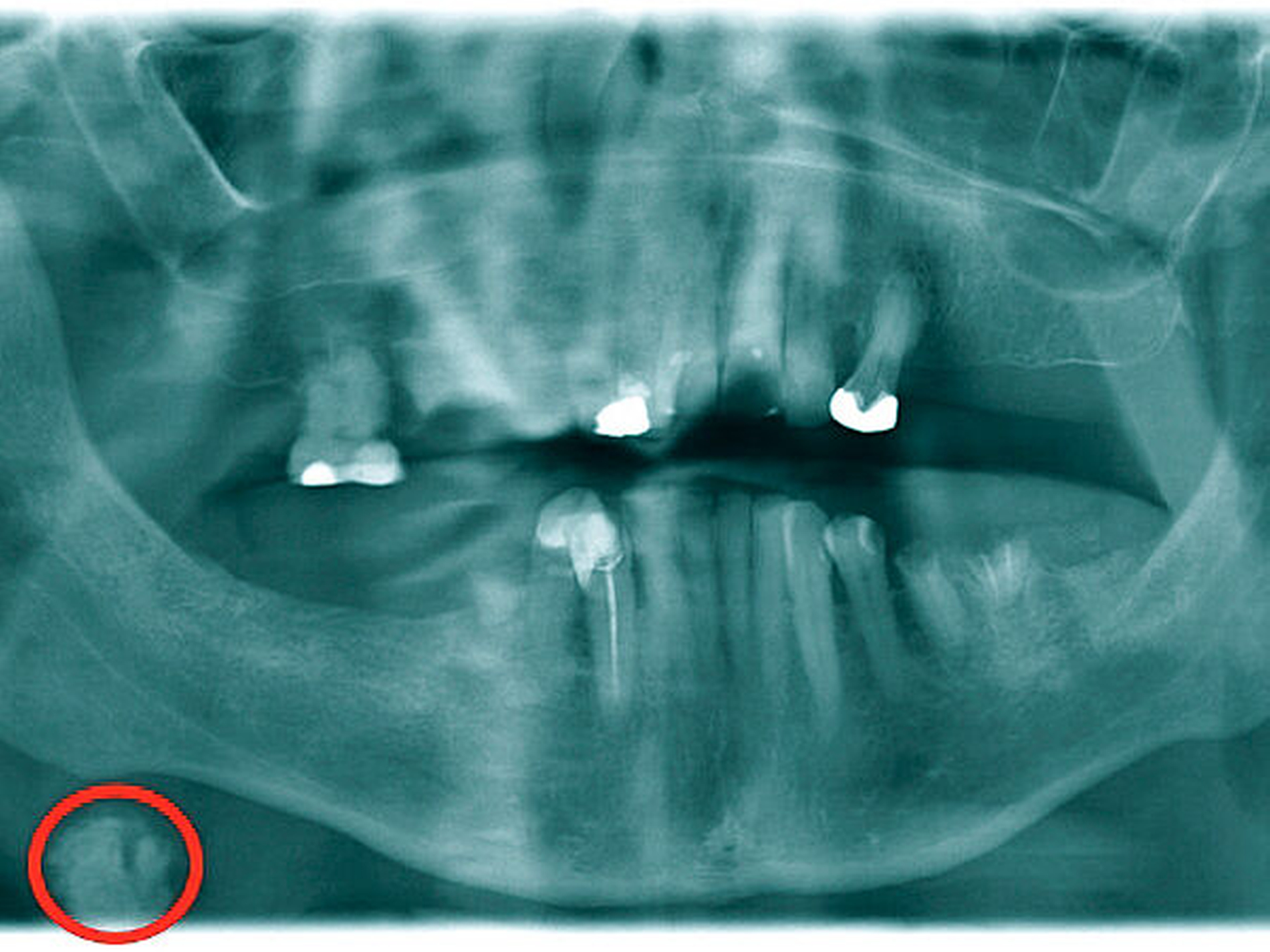

Unklare Raumforderungen im Kieferknochen und im Weichgewebe fallen häufig im Rahmen einer zahnärztlichen Röntgenuntersuchung als Zufallsbefund auf. Es gibt eine Reihe von möglichen Ursachen und Grunderkrankungen für röntgendichte Strukturen, die mittels Panoramaschichtaufnahmen dargestellt werden können. Neben Kalzifizierungen des extrakraniellen Stromgebiets der A. carotis durch Plaquebildung (Abbildung 3) können auch kalzifizierende Sialolithiden (Abbildung 4) und röntgendichte Fremdkörper (Abbildung 5) dargestellt werden [Constantine et al., 2018; Omezli et al., 2015; Kim et al., 2016].

Weitaus schwerwiegendere Ursachen für röntgendichte Raumforderungen können Metastasen im Kieferknochen sein [Chappard et al., 2011]. Am häufigsten bilden das kleinzellige Bronchialkarzinom und das Mammakarzinom osteoblastische Metastasen aus [Macedo et al., 2017]. Auch seltene mesenchymale knocheneigene Neoplasien wie Osteosarkome kommen als mögliche Differenzialdiagnose in Betracht [Nissanka et al., 2007; Paparella et al., 2013].

Die erhöhte Exposition der Schilddrüse durch (Be-)Strahlung – vor allem im kindlichen Alter – stellt einen wichtigen Risikofaktor für die Ausbildung eines Schilddrüsenkarzinoms dar [Cooper et al., 2009]. Das Schilddrüsenkarzinom metastasiert in bis zu 60 Prozent der Fälle im fortgeschrittenen Stadium ossär [Selvaggi et al., 2005]. Eine Metastasierung in lokoregionäre Lymphknoten wird abhängig vom Stadium der Erkrankung in 20 bis 90 Prozent der Fälle beobachtet [Grebe et al., 1996]. Lymphknotenmetastasen des Schilddrüsenkarzinoms können in der CT und in der Sonografie Kalzifizierungen aufweisen [Wei et al., 2018].

Zur Untersuchung von Lymphknoten und zur Detektion von Lymphknotenmetastasen im Kopf-Hals-Bereich sind die CT und die Magnetresonanztomografie am besten geeignet [Curtin et al., 1998]. Diskutiert wird, ob die Sonografie in Abhängigkeit von der Expertise des Untersuchers für die Diagnostik von Lymphknotenmetastasen der diagnostischen Wertigkeit der CT ebenbürtig ist [Sumi et al., 2001].

Kalzifikationen und Knochenbildung können nach Bestrahlung im Kindesalter – wie im vorgestellten Fall – entstehen. Hierbei induziert die Strahlentherapie eine Entzündungsreaktion im Gewebe und fördert dadurch die erhöhte Expression von osteogenetischen Faktoren, wie etwa Bone morphogenetic protein-2 (BMP-2), Osteopontin (OPN), Alkalische Phosphatase (ALP) und Runx2, die für die Bildung von Knochen benötigt werden [Nadlonek et al., 2012].

Bei bekannter Bestrahlung in der Anamnese sollte in der zahnärztlichen Untersuchung zudem unabhängig von einem Malignomverdacht auf mögliche Kurz- und Langzeitfolgen einer Strahlentherapie im Kopf-Hals-Bereich geachtet werden. Im vorgestellten Fall zeigten sich in der klinischen Untersuchung keine Anzeichen für postradiogene Früh- oder Spätkomplikationen.

Aufgrund der bekannten Tumoranamnese des Patienten erfolgte nach Zufallsbefund in der Panoramaschichtaufnahme eine weiterführende dreidimensionale Bildgebung und die operative Entfernung der unklaren Raumforderung. In der histopathologischen Begutachtung nach Resektion des Befunds stellte sich letztlich eine harmlose metaplastische Ossifikation heraus. Ein Malignom konnte dadurch ausgeschlossen werden.

Der sorgfältigen Anamneseerhebung kommt – wie im vorgestellten Fall – vor allem auch für mögliche Differenzialdiagnosen stets eine besondere Bedeutung zu. Eine histologische Sicherung ist vor allem bei Patienten mit bekanntem Malignom in der Anamnese zu empfehlen.

Christoph Baran

Mund-, Kiefer-, Gesichtschirurgische Klinik,
Universitätsklinik der Friedrich-Alexander-Universität Erlangen-Nürnberg,
Glückstr. 11, 91054 Erlangen

Dr. med. Dr. med. dent. Christopher-Philipp Nobis

Mund-, Kiefer-, Gesichtschirurgische Klinik,
Universitätsklinik der Friedrich-Alexander-Universität Erlangen-Nürnberg,
Glückstr. 11, 91054 Erlangen

Prof. Dr. Med. Dr. Med. Dent. Marco Kesting, FEBOMFS

Mund-, Kiefer-, Gesichtschirurgische Klinik,
Universitätsklinik der Friedrich-Alexander-Universität Erlangen-Nürnberg
Glückstr. 11, 91054 Erlangen

Dr. Elisabeth Goetze

Fachärztin Mund-, Kiefer- und Gesichtschirurgische Klinik,
Universitätsklinikum Erlangen
Glückstr. 11, 91054 Erlangen

1. Constantine S, Roach D, Liberalli S, Kiermeier A, Sarkar P, Jannes J, Sambrook P, Anderson P, Beltrame J. Carotid Artery Calcification on Orthopantomograms (CACO Study) – is it indicative of carotid stenosis? Aust Dent J. 2019 Mar;64(1):4-10. doi: 10.1111/adj.12651. Epub 2018 Oct 9.

2. Omezli MM, Torul D and Sivrikaya EC. The prevalence of foreign bodies in jaw bones on panoramic radiography. Indian J Dent. 2015 Oct-Dec;6(4):185-9. doi: 10.4103/0975-962X.170371.

3. Kim JH, Aoki EM, Gonzalez Cortes AR, Abdala-Júnior R, Asaumi J and Arita ES. Comparison of the diagnostic performance of panoramic and occlusal radiographs in detecting submandibular sialoliths. Imaging Sci Dent. 2016 Jun;46(2):87-92.  doi: 10.5624/isd.2016.46.2.87.  Epub 2016 Jun 23.

4. Chappard D, Bouvard B, Basle MF, Legrand E, Audran M. Bone metastasis: histological changes and pathophysiological mechanisms in osteolytic or osteosclerotic localizations. A review. Morphologie. 2011;95(309):65-75.

5. Macedo F, Ladeira K, Pinho F, Saraiva N, Bonito N, Pinto L. Bone metastases: an overview. Oncol. Rev. 2017;11(321):43–49.

6. Nissanka EH, Amaratunge EA, Tilakaratne WM. Clinicopathological analysis of osteosarcoma of jaw bones. Oral Dis 2007;13:82-7.

7. Paparella ML, Olvi LG, Brandizzi D, Keszler A, Santini-Araujo E, Cabrini RL. Osteosarcoma of the jaw: An analysis of a series of 74 cases. Histopathology 2013;63:551-7.

8. Cooper DS, Doherty GM, Haugen BR, et al. 2009. Revised American Thyroid Association management guidelines for patients with thyroid nodules and differentiated thyroid cancer. Thyroid 19:1167–214.

9. Selvaggi G, Scagliotti G. Management of bone metastases in cancer: a review. Clin Rev Oncol Hematol 2005;56:365-78.

10. Grebe SK, Hay ID. Thyroid cancer nodal metastases: biologic significance and therapeutic considerations. Surg. Oncol. Clin. N. Am. 1996;5(1):43–63.

11. Wei Q, Wu D, Luo H, Wang X, Zhang R, Liu Y. Features of lymph node metastasis of papillary thyroid carcinoma in ultrasonography and CT and the significance of their combination in the diagnosis and prognosis of lymph node metastasis. J BUON. 2018 Jul-Aug;23(4):1041-1048.

12. Curtin HD, Ishwaran H, Mancuso AA, Dalley RW, Caudry DJ, McNeil BJ. Comparison of CT and MR imaging in staging of neck metastases. Radiology. 1998 Apr;207(1):123-30. doi: 10.1148/radiology.207.1.9530307.

13. Sumi M, Ohki M, Nakamura T. Comparison of sonography and CT for differentiating benign from malignant cervical lymph nodes in patients with squamous cell carcinoma of the head and neck. American Journal of Roentgenology. 2001;176(4):1019–1024.

14. Nadlonek NA, Weyant MJ, Yu JA, et al. Radiation induces osteogenesis in human aortic valve interstitial cells. J Thorac Cardiovasc Surg 2012;144:1466–70. doi:10.1016/j.jtcvs.2012.08.041.

15. Neville BW, Allen CM, Damm DD, Chi AC (2016) Oral and Maxillofacial Pathology, Fourth Edition, Chapter 8: Physical and Chemical Injuries. Missouri. Elsevier

16. Cooper JS, Fu K, Marks J, Silverman S. Late effects of radiation therapy in the head and neck region. Int J of Radiat Oncol Biol Phys. 1995 Mar;Vol. 31,Issue 5,p1141–1164.

17. Bornstein M, Filippi A, Buser D. Früh und Spätfolgen im intraoralen Bereich nach Strahlentherapie. 2001. Schweiz Monatsscher Zahnmed Vol. 111: 1/2001

18. Arbeitsgemeinschaft der Wissenschaftlichen Medizinischen Fachgesellschaften (AWMF)- Ständige Kommission Leitlinien (2021). AWMF-Regelwerk „Leitlinien“. S3-Leitlinie: Diagnostik und Therapie des Mundhöhlenkarzinoms. AWMF-Registernummer: 007-100OL.

19. Kämmerer P, Pabst A, Goetze E (2018) Vorgehen bei einer Radio- und/oder Chemotherapie-induzierten oralen Mukositis, Zahnärztliche Mitteilungen, 18/2018.

20. Arbeitsgemeinschaft der Wissenschaftlichen Medizinischen Fachgesellschaften (AWMF)- Ständige Kommission Leitlinien (2021). AWMF-Regelwerk „Leitlinien“. S1-Leitlinie: Diagnose und Therapie von Candida Infektionen. AWMF-Registernummer: 082/005.

21. Arbeitsgemeinschaft der Wissenschaftlichen Medizinischen Fachgesellschaften (AWMF)- Ständige Kommission Leitlinien (2021). AWMF-Regelwerk „Leitlinien“. S3-Leitlinie: Antiresorptiva-assoziierte Kiefernekrosen (AR-ONJ). AWMF-Registernummer: 007-091.
