Verwendung thermoplastischer Nylon-Kunststoffe als Prothesenbasismaterial

In Deutschland werden Nylon-Kunststoffe bisher nur wenig, aber doch mit steigendem Marktanteil angewendet.

Nylon ist ein hydrophiles Polyamid, das je nach Konfiguration zwischen 200 und 350° C plastisch wird und bei etwa 6 Bar Druck in eine Hohlform injiziert werden kann. Der Name Polyamid weist auf die Anordnung von Amidgruppen (-CONH) hin, die in unterschiedlich lange Carbonketten eingebaut sind. Die modernen Nylonmaterialien sind Hybrid-Kompositionen verschiedener Polyamidmoleküle. Zunächst nutzte man Nylon-6 („Perlon“), dessen Wasseraufnahme aber für zahnärztliche Zwecke viel zu hoch war. Außerdem verfärbte es sich stark, wurde rasch mikrobiell besiedelt und wies nach kurzer Nutzungsdauer eine hohe Oberflächenrauigkeit auf. Mit dem ab den 70er Jahren genutzten Nylon-12 (mit längerer Lactamkette im Ausgangsmolekül), das zudem mit Glasfasern verstärkt wurde, zeigten sich stark verbesserte Eigenschaften [8]. Dieses Material ist gegen viele organische Lösungsmittel, Alkalien, Benzine, Öle, verdünnte Mineralsäuren und die meisten organischen Säuren beständig. Starke Säuren, die im Haushaltsmilieu jedoch nicht vorkommen, bewirken bei allen Polyamiden einen hydrolytischen Abbau.

Unter dem für den deutschen Dentalmarkt gewählten Namen „Flexonon“ stand ein solches verbessertes Polyamid schon in den 1980er Jahren zur Verfügung, das unter dem Originalnamen „Valplast“ in den USA produziert wurde.

MacGregor [12] verglich 1984 die Dimensionsänderung von Nylon-12 mit PMMAInjektionskunststoffen und fand nur klinisch insignifikante Unterschiede. Stafford bewies 1986 die erheblich verbesserte Belastbarkeit des Nylon-12 und konstatierte dessen klinische Eignung [18]. Spindler [17] zeigte in seiner Arbeit, dass die Wasseraufnahme entgegen der weit verbreiteten Auffassung sogar unter derjenigen der üblichen PMMAMaterialien liegt: Für Flexonon (Valplast) fand er durchschnittliche Werte von 10,1 μg/mm³ beziehungsweise 1,03 Gewichts-Prozent (nach 7d). Das bestätigte die niedrigen Werte aus der Studie von Graham et al. 1986 [7], die für das Nylon-12-Prothesenmaterial Flexiplast 1,36 Gewichts-Prozent nach 7d und für das technische Nylon-12-Produkt Grilamid sogar nur 0,69 Gewichts-Prozent fand. Die Wasseraufnahme verschiedener chemo- und thermoplastischer PMMA-Kunststoffe beträgt zwischen 19 und 25 μg/mm³ [9]. Zum Vergleich: Der in der DIN ISO 1567:2000 festgelegte Grenzwert für Prothesenkunststoffe liegt bei 32 μg/mm³.

Die Verbindung zu den Prothesenzähnen beruht allein auf mechanischen Effekten, zwischen Polyamiden und PMMA kommt es zu keiner chemischen Reaktion. Die vorgegebenen Normen sind insofern, analog zum Verbund mit nicht silanisierten Keramikzähnen, nicht anwendbar.

Aufgrund der fehlenden chemischen Reaktionsfähigkeit werden für Reparaturen (die wegen der Elastizität allerdings kaum eine Rolle spielen!), für Unterfütterungen und Erweiterungen Heißluftschweißgeräte beziehungsweise spezielle Haftvermittler benötigt. Da keine belastbaren Daten zur Dauerhaftigkeit dieses nachträglichen Verbundes existieren, wird für solche Fälle auch eine Neuanfertigung beziehungsweise Rebasierung empfohlen.

 Neuere Werkstoffuntersuchungen weisen auf die noch bestehenden Schwächen dieser Materialgruppe hin: Nylon-Basismaterial schrumpft während des Herstellungsprozesses mit 2,5 Prozent etwa 2,8-mal so viel wie PMMA-Injektionskunststoffe [15]. Mit einer Verkleinerung des intermolaren Abstandes von 0,8 mm bleibt Nylon jedoch knapp unter der von Woelfel konstatierten Grenze von 0,9 mm, ab der mit einem klinischen Dyskomfort zu rechnen sei [20]. Außerdem zeigte sich, dass Nylon-Basismaterial nach 24-stündiger Lagerung in üblichen Desinfektionsbädern etwas an Elastizität verlor [21].

Die Kaltbearbeitung des Polyamids mit den üblichen Fräsen führt kaum zu einem Spanabtrag, das Material „verschmiert“ stattdessen durch die lokale Erwärmung. Ein Abtrag ist nur mit speziellen, vom Hersteller zur Verfügung gestellten Schleifkörpern bei druckfreier und niedertouriger Anwendung möglich. Überschüsse können mit einem Skalpell entfernt werden. Eine nachträgliche Politur ist unmöglich, Lederschwabbel sollen laut Herstellerangabe Mattglanz erzeugen können.

Polyamid-Prothesenmaterial ist – je nach Fabrikat – in verschiedenen Farben lieferbar: rosa, farblos und opak-weiß.

Drei spezielle Eigenschaften öffnen den modernen Nylonmaterialien ein eigenes Indikationsfeld, das mit anderen Materialien nur schwer abzudecken ist:

1) Sie sind eine echte Materialalternative bei nachgewiesener MMA-Allergie. Chemisch gibt es keine Verwandtschaft mit PMMA und als Thermoplast enthalten sie deutlich weniger eluierbare Substanzen. Da die in einem Stück aus Nylon mitgepressten Halteelemente ausreichend elastisch sind, können Teilprothesen ohne Metallklammern angefertigt werden. Patienten mit unklaren Intoleranzerscheinungen und insbesondere Metallphobikern und ihren Zahnärzten eröffnet sich damit eine weitere Alternative für eine Therapie im Sinne des Grundsatzes primum nil nocere.

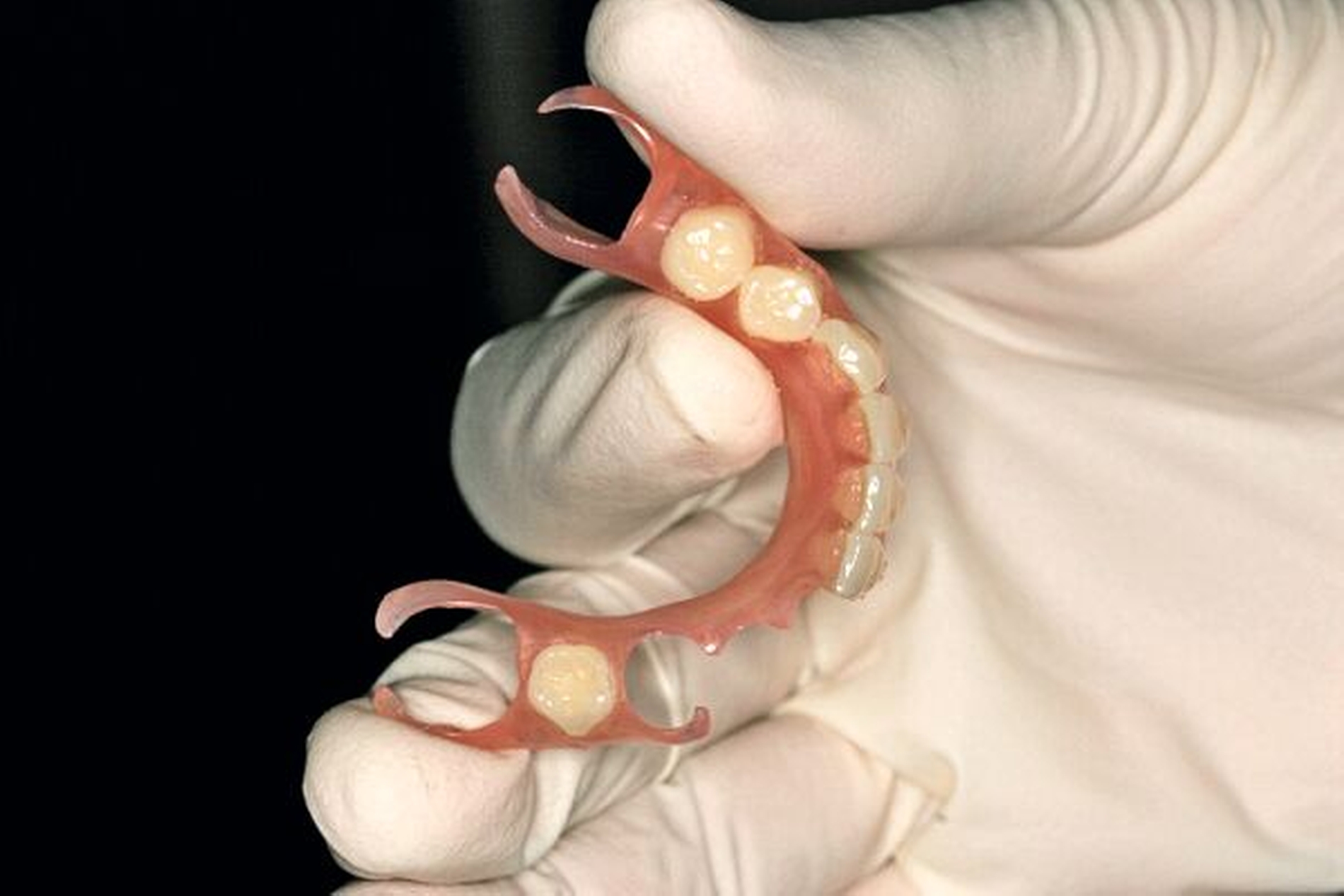

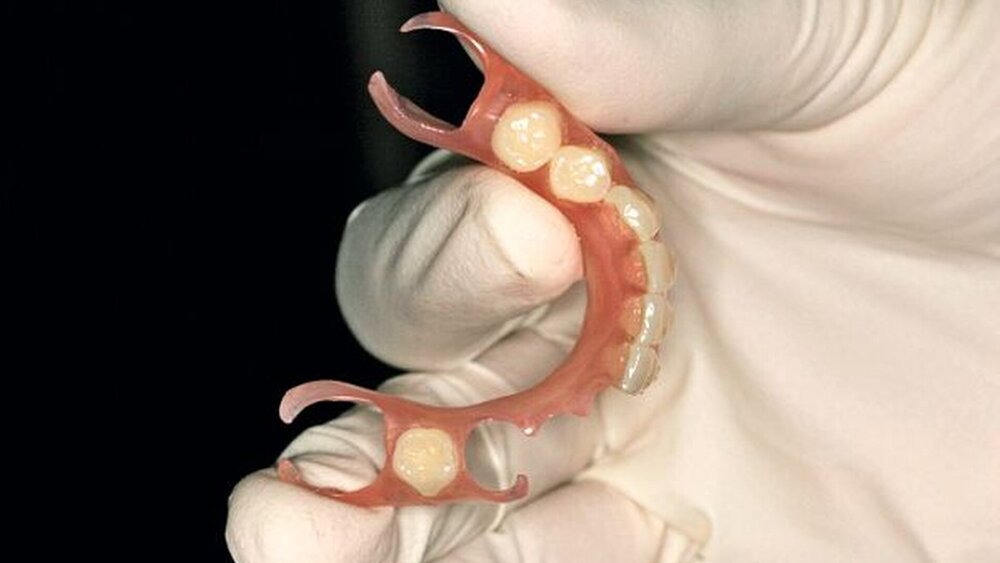

2) Sie sind wegen der hohen Bruchfestigkeit bei großer Elastizität (kleines E-Modul) mechanisch wesentlich widerstandsfähiger als alle derzeit benutzten Prothesenbasismaterialien.

3) Sie sind durch ihre Flexibilität auch in kleine Mundhöhlen relativ einfach eingliederbar, was zum Beispiel bei Kindern oder Sklerodermie-Patienten oft die einzige Möglichkeit für einen akzeptablen herausnehmbaren Zahnersatz darstellt [16].

Anwendung für Totalprothesen

Die zur Anwendung bei der zuletzt genannten Indikation erwünschte Flexibilität des Materials war jahrzehntelang für die Ablehnung seiner Nutzung in Deutschland ausschlaggebend. Es galt die (unbewiesene, aber bis heute stets wiederholte) These, dass steife Prothesenmaterialien den zahnlosen Kieferkamm am besten vor übermäßiger Resorption schützten, dagegen weiche und elastische Materialien den Knochenabbau beschleunigten [5, 11, 14].

Neben einigen Auftrags-Kasuistiken deutet jedoch eine einzige bisher vorliegende Studie zu diesem Thema darauf hin, dass möglicherweise das Gegenteil zutreffen könnte: Gencel zeigte 2005, dass unter Kunststoffprothesen, die aus Gründen der verbesserten Bruchsicherheit mit Metall- oder Glasfasereinlagen zusätzlich versteift worden waren, die Spannungen im Knochen überraschenderweise erhöht und ungünstiger verteilt waren [6].

Beim Unbezahnten besteht nach heutigem Kenntnisstand daher keine Kontraindikation für die Nutzung des Nylon-12 als Prothesenbasismaterial.

Anwendung für Teilprothesen

Im teilbezahnten Gebiss sollte herausnehmbarer Zahnersatz für eine lang- und mittelfristig angelegte Gebrauchsperiode möglichst parodontal abgestützt werden, soweit die Restzahn-Topographie dies zulässt. Diese Forderung ist auch bei Verwendung einer Nylon-Basis erfüllbar:

a) Polyamid kann zur Kunststoff-Armierung abgestützter Modellguss-Basen verwendet werden, wodurch jedoch die Elastizität und das damit verbundene Indikationsgebiet verloren gehen.

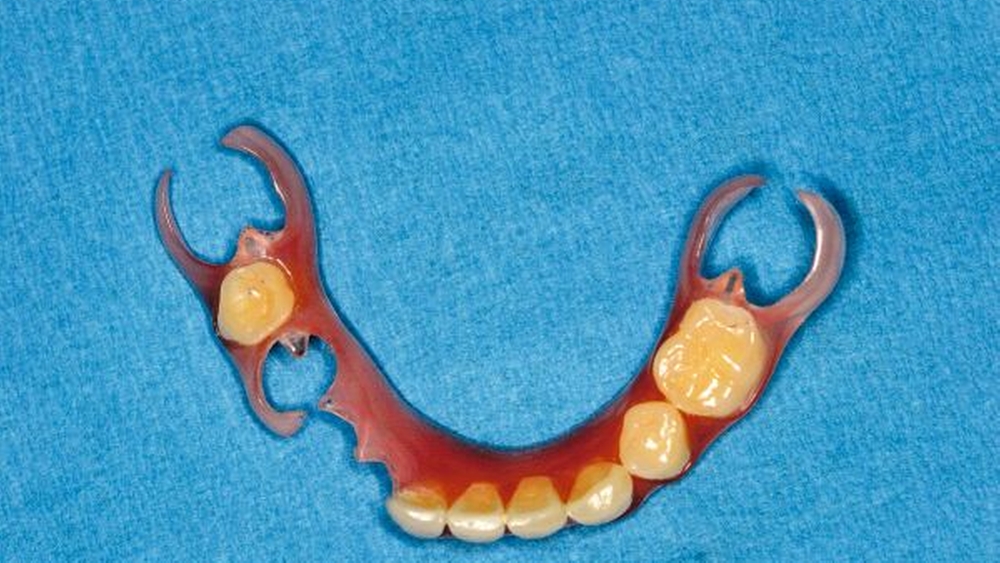

b) Die geplanten Stützelemente können zusammen mit der Prothesenbasis und den Halteelementen in einem Stück aus Polyamid hergestellt werden. Die Auflagemulden beziehungsweise Durchgänge sollten etwas ausgedehnter, in ihrer Grundform jedoch analog zu denen für metallische Auflagen gestaltet sein. Die damit erzeugte Abstützung kann wegen der Elastizität des Polyamids nicht die Rigidität gegossener metallischer Stützelemente erreichen. Im Gegensatz zu anderen PMMA-Alternativen, aus denen ebenfalls komplette Teilprothesen inklusive der Halte- und Stützelemente im Injektions- oder Spritz-Press-Verfahren herstellbar sind, ist Nylon jedoch deutlich weniger frakturgefährdet.

Die Tatsache, dass sich unter Freiend-Prothesensätteln, die aus Nylon anstelle eines harten Materials gefertigt waren, eine verbesserte Mikrozirkulation fand [3], weist darauf hin, dass auch beim Teilbezahnten die Auswirkungen der Prothesensteifigkeit auf das Tegument noch nicht abschließend geklärt sind.

c) Von der Verwendung einer Polyamidbasis mit gebogenen Drahtklammern ist abzuraten, da diese Kombination zweier so unterschiedlich elastischer Materialien noch nicht erprobt wurde.

Abgesehen von allergischen Reaktionen sind absolute Kontraindikationen der Polyamid-Verwendung derzeit nicht erkennbar. Eine sicher nachgewiesene intraorale Manifestation einer Typ-IV-Allergie auf das Material wurde bisher nicht publiziert.

Relative Einschränkungen ergeben sich analog zu den anerkannten Konstruktionsregeln der Teilprothetik:

• Werden Teilprothesen aus Polyamid im suffizienten Restgebiss nicht abgestützt, sollten sie wegen der Gefahr der Kieferkammatrophie nur als Interimsersatz dienen.

• Halteelemente aus Polyamid sind stets voluminöser als Metallklammern, was die parodontalhygienische Gestaltung und das Freihalten des Pfeilerumfeldes erschwert. Auch dies schränkt die Zeitdauer ihrer Anwendung ein.

In den USA ist Nylon als Prothesenmaterial mittlerweile etabliert. Dies mag neben ökonomischen Gründen auch auf der Zufriedenheit der Patienten beruhen, wozu jedoch bisher noch keine aussagekräftigen Studien mit ausreichender Fallzahl existieren. Eine Pilotstudie mit zwölf Patienten an der Universitätszahnklinik Bonn ergab immerhin eine signifikant höhere Zufriedenheit gegenüber konventionellen PMMAImmediatprothesen [10]. Darüber hinaus liegen einzelnen Kasuistiken zur erfolgreichen Nutzung bei Allergien vor [2].

Nylon-12 ist außerhalb Deutschlands auch durch seine Eigenschaft als chemische Alternative zum klassischen PMMA ein seit Jahrzehnten verbreitetes Material für herausnehmbaren Zahnersatz. Insofern ist es ähnlich zu betrachten wie Materialien auf der Basis von Vinylchlorid (Luxene^®), Polyoxymethylen (Acetal Dental^®, Dental D^®) oder Polyurethan (Eclipse^®). Es hat mit ihnen gemeinsam, etwas aufwendiger als PMMA verarbeitet werden zu müssen. Herausragender mechanischer Unterschied ist der geringe Elastizitätsmodul (geringer Widerstand gegen elastische Verformung), dessen vermeintlich Knochen abbauende Wirkung infrage steht, der das Material aber für spezielle Indikationen geeignet macht. Die von den Zahntechniklaboratorien oft vorgenommene großflächige Bedeckung der marginalen Gingiva vorhandener Pfeilerzähne entspricht nicht den anerkannten Regeln der parodontalhygienischen Gestaltung und ist kritisch zu sehen.

Dr. Felix BlankensteinCharité – Universitätsmedizin BerlinCharitéCentrum3 für Zahn-, MundundKieferheilkundeAßmannshauser Straße 4-6, 14197 Berlinfelix.blankenstein@charite.de
