Die All-on-4-Methode: Evidenz, Möglichkeiten und Grenzen

Die in diesem Artikel beschriebene Methode zur Sofortversorgung ganzer Kiefer mit festsitzendem, implantatgetragenem Zahnersatz wurde 1993 in der MaloClinic in Lissabon zum ersten Mal durchgeführt. 1998 wurde diese Vorgehensweise unter der Bezeichnung „All on 4“ als standardisiertes Protokoll für den Unterkiefer eingeführt. Nach der Entwicklung spezieller Implantattypen mit höherer primärer Stabilität wurde diese Vorgehensweise ab 2001 auch für den Oberkiefer angewendet. Um die Anwendung dieser Methode auch im hoch atrophen Oberkiefer zu ermöglichen, wurde die Verwendung von Zygoma-Implantaten ab 2004 mit in diese Methode integriert und das Design der Zygoma-Implantate an die besonderen Erfordernisse angepasst.

Das besondere Kennzeichen dieser Methode ist die Winkelung der distalen Implantate – mit dem Ziel, eine Verankerung eines möglichst langen Implantats im ortständigen Knochen sowie eine möglichst große Unterstützungsfläche für die Suprakonstruktion zu erreichen. Dies gibt die Möglichkeit zur Erreichung einer hohen primären Stabilität (min 30 Ncm), die als Voraussetzung für eine Sofortversorgung- und -belastung erforderlich ist. Die Länge der Freienden und somit die Belastung der distalen Implantate wird durch diese Vorgehensweise verringert.

Die All-on-4-Methode: Prinzipien

- standardmäßig 4 Implantate

- Implantation im Kiefer oder extramaxillär (Zygoma)

- Winkelung der hinteren Implantate (30–45°)

- immer einteilige, festsitzende und verschraubte Suprakonstruktion

- Knochenreduktion, falls erforderlich

- Verankerung der Implantate im ortsständigen Knochen

- Freienden, wenn notwendig

- immer künstliches Zahnfleisch

Tabelle 1, Quantius

Bei der Betrachtung der wissenschaftlichen Basis dieser Methode sind sowohl die biomechanischen Grundlagen als auch die Ergebnisse der Studien am Patienten von Bedeutung. Eine Möglichkeit zur biomechanischen Untersuchung sind die sogenannten Finite-Elemente-Analysen.

Der Einsatz der Finite-Elemente-Analysen begann in den 50er-Jahren mit der Strukturberechnung von Flugzeugflügeln in der Luft- und Raumfahrtindustrie, wird aber inzwischen auf die Belastungsberechnung bei medizinischen Implantaten angewendet. Die Analysen von

Silva [Silva et al., 2010], Fazi [Fazi et al., 2011], Kim [Kim et al., 2011] und Zampelis [Zampelis et al., 2007] zeigen, dass durch die Winkelung des distalen Implantats < 45° per se keine Veränderung der Belastung auf den umgebenden Knochen eintritt. Führt die Winkelung des Implantats dazu, dass durch die Veränderung der Position der Implantatschulter die Länge des Freiendes in der Prothetik verringert werden kann, so hat dies auch eine Verringerung der Belastung zur Folge.

Biomechanische Untersuchungen von Naconecy et al. [Naconecy et al., 2010] über die Belastungen der Implantate in Abhängigkeit von der Implantatanzahl zeigen bei der Verankerung einer festsitzenden, implantatgetragenen Versorgung keinen signifikanten Unterschied zwischen der Verwendung von vier oder fünf Implantaten bei der Verankerung einer festsitzenden, implantatgetragenen Versorgung. In seinem Buch „Tissue integrated Protheses, Osseointegration in Clinical Dentistry“ zeigte Brånemark bereits 1985 [Brånemark, 1985], dass bei der Verwendung von vier im Vergleich zu fünf Implantaten kein signifikanter Unterschied in der Implantatüberlebensrate besteht.

Eine Auswahl der klinischen Untersuchungen über die All-on-4-Methode mit einer Dauer ab fünf Jahren sind in Tabelle 2 aufgeführt. Inzwischen liegen retrospektive Studien mit einem Beobachtungszeitraum von bis zu zehn Jahren [Malo et al., 2011] sowie prospektive Studien mit bis zu sieben Jahren [Ayub et al., 2017] vor. Die Implantatüberlebensraten lagen zwischen 95,5 Prozent und 100 Prozent.

Tabelle 2, Quantius

In Hinblick auf die Evidenz sind besonders die systematischen Literatur-Reviews beziehungsweise Meta-Analysen von Interesse. Verschiedene Meta-Analysen [Asawa et al., 2015; Chrcanovic et al., 2015; Del Fabbro et al., 2014; Monje et al., 2012] zeigen keinen Unterschied in Erfolgsrate und Knochenabbau bei der Versorgung zahnloser Kiefer mit zirkulären Brücken und angulierten Implantaten nach kurzer und nach mittlerer Beobachtungsdauer.

Die Literatur-Reviews von Soto-Penaloza [2017] und Patzelt et al. [2014] zeigen, dass nach den vorliegenden Studien die All-on-4-Methode eine Möglichkeit zur Versorgung zahnloser Kiefer mit festsitzendem Zahnersatz mit vorhersagbarem Erfolg darstellt. Gleichzeitig werden weitere Untersuchungen mit längeren Untersuchungszeiträumen gefordert, um die Evidenz der Methode weiter zu erhöhen. Die Studie von Patzelt erfüllt darüber hinaus die DARE-Kriterien (Database of Abstracts of Reviews of Effectivness).

In Rahmen der 11. Europäischen BDIZ EDI-Konsensuskonferenz am 6. Februar 2016 in Köln wurde zu angulierten Implantaten festgestellt, dass es sowohl bei den Implantatüberlebensraten als auch im Hinblick auf den Knochenabbau keinen Unterschied zwischen anguliert und orthograd inserierten Implantaten gibt. Darüber hinaus sei bei einer verkürzten Zahnreihe keine Prävalenz für oromandibuläre Fehlfunktionen zu erwarten [BDIZ-Leitfaden, 2016] .

Wir führen die All-on-4-Methode in unserer Praxis nach dem MaloClinic-Protokoll durch. Dieses in der MaloClinic Lissabon entwickelte Protokoll gibt klare Vorgaben in Bezug auf Planung, Durchführung und Maintenance und ist die Basis zahlreicher Studien. Es umfasst sowohl die erste Phase der Implantation nach der All-on-4-Methode als auch die zweite Phase mit der Herstellung des definitiven Zahnersatzes sowie die späteren, professionellen Maßnahmen im Zuge des Recalls.

Die All-on-4-Methode ist eine Möglichkeit zur Versorgung eines gesamten Kiefers mit festsitzendem Zahnersatz. Demzufolge ist die Indikation dann gegeben, wenn ein zahnloser Patient oder ein Patient mit nicht erhaltungswürdiger Restbezahnung eine festsitzende Versorgung wünscht. Für eine Standard-All-on-4-Versorgung ist eine minimale Knochenhöhe von 10 mm bei einer Breite von 5 mm im Bereich von 14 bis 24 beziehungsweise 34 bis 44 erforderlich. Die distalen Implantate sollten einen Durchmesser von 4 mm nicht unterschreiten. Vor diesem Hintergrund ist zur präimplantologischen Diagnostik im Vorfeld eine 3-D-Untersuchung erforderlich. Werden die genannten Voraussetzungen nicht erreicht, kann die Option einer Hybdrid-All-on-4- oder Double-Zygoma-Versorgung mit dem Patienten diskutiert werden (siehe unten). Die dabei notwendige Verankerung der Implantate im Os zygomaticum wurde erstmalig von Brånemark beschrieben und untersucht [Brånemark et al., 2004], später von Stella [Stella and Warner, 2000] modifiziert und von Malo als extramaxilläre Technik weiterentwickelt [Malo et al., 2008].

Vor einer geplanten All-on-4-Versorgung ist eine Bestimmung der Lachlinie bei maximalem Lachen notwendig, um eine möglicherweise notwendige Reduktion der Kieferkammhöhe präoperativ festzulegen. Eine solche Reduktion des Kieferkammniveaus kann unter Umständen notwendig sein, um den Übergang zwischen künstlichem und natürlichem Zahnfleisch in einen Bereich zu legen, wo er beim Lachen nicht sichtbar wird. Eine Reduktion der Knochenhöhe kann darüber hinaus auch notwendig sein, um den Kiefer als Vorbereitung auf eine festsitzende Versorgung so zu modellieren, dass eine hygienefähige Prothetik hergestellt werden kann, also mit konvexem oder geradem Verlauf der Pontics.

Als weitere vorbereitende Maßnahme ist die Anfertigung von einartikulierten Situationsmodellen erforderlich. Diese dienen – neben der Herstellung offener individueller Löffel für die Abdrucknahmen im Anschluss an die OP – insbesondere zur Herstellung einer Orientierungsschablone aus klarem Kunststoff, die während der Operation sowohl zur Auswahl und Orientierung der Abutments als auch als Träger für eine Bissnahme dient (Abbildung 2). Wenn die vorhandene Zahnsituation beziehungsweise Prothetik nicht als Vorlage für den neuen Zahnersatz geeignet ist, wird die Schablone nach einer im Vorfeld der OP durchgeführten Zahnaufstellung hergestellt.

Die notwendige Primärstabilität wird durch Anpassung der Bohrsequenz an die Knochenqualität erreicht. Eine primäre Stabilität von mindestens 30 Ncm bei mindestens drei Implantaten ist laut unserem Protokoll Voraussetzung für eine Sofortversorgung mit einer festsitzenden Brücke. Liegt das vierte Implantat im Frontbereich und erreicht keine 30 Ncm, kann bei sehr guter Stabilität der anderen Implantate (40 bis 50 Ncm) eine Sofortversorgung durchgeführt werden. Liegen diese Voraussetzungen nicht vor, muss zweizeitig vorgegangen werden.

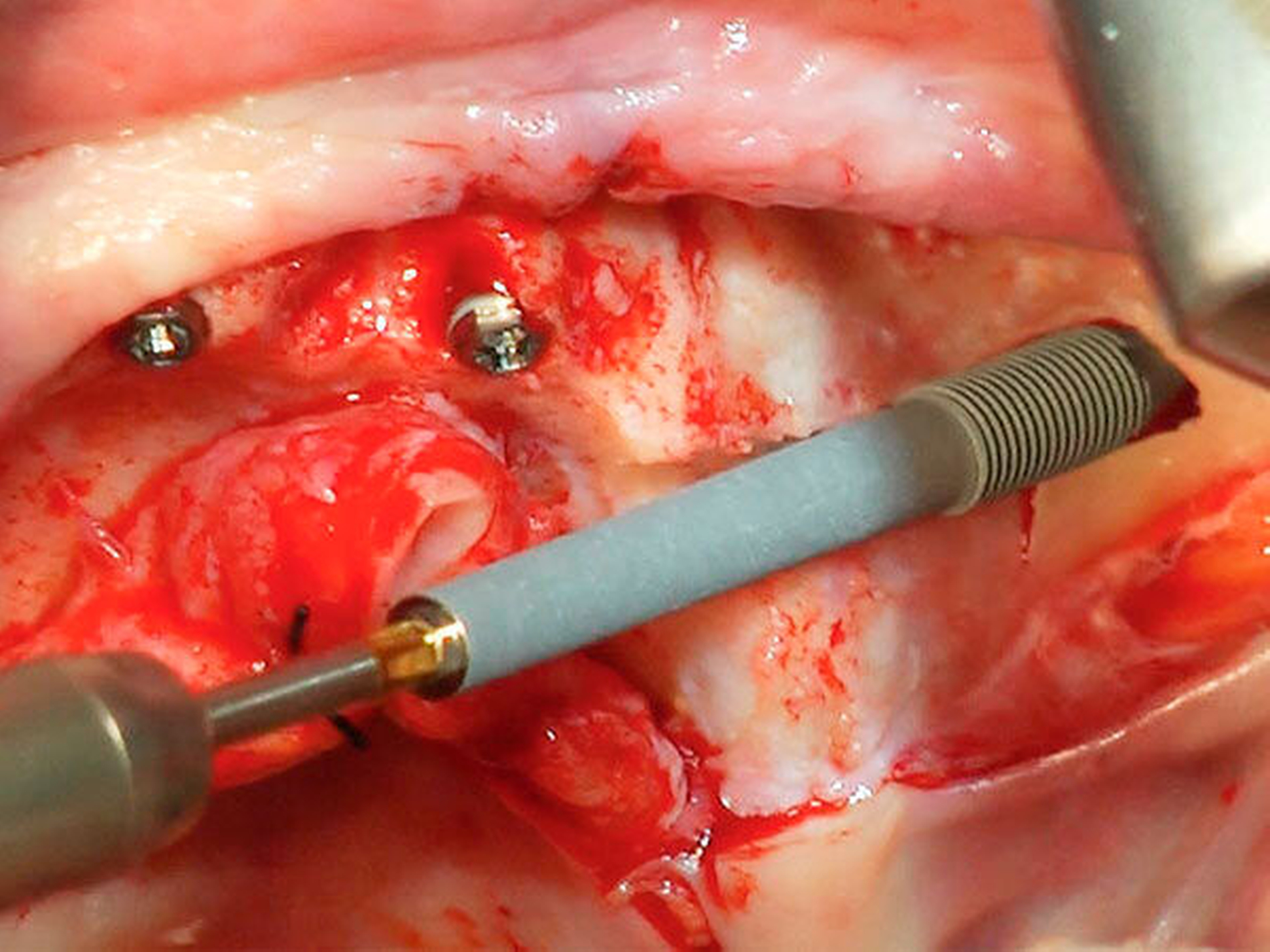

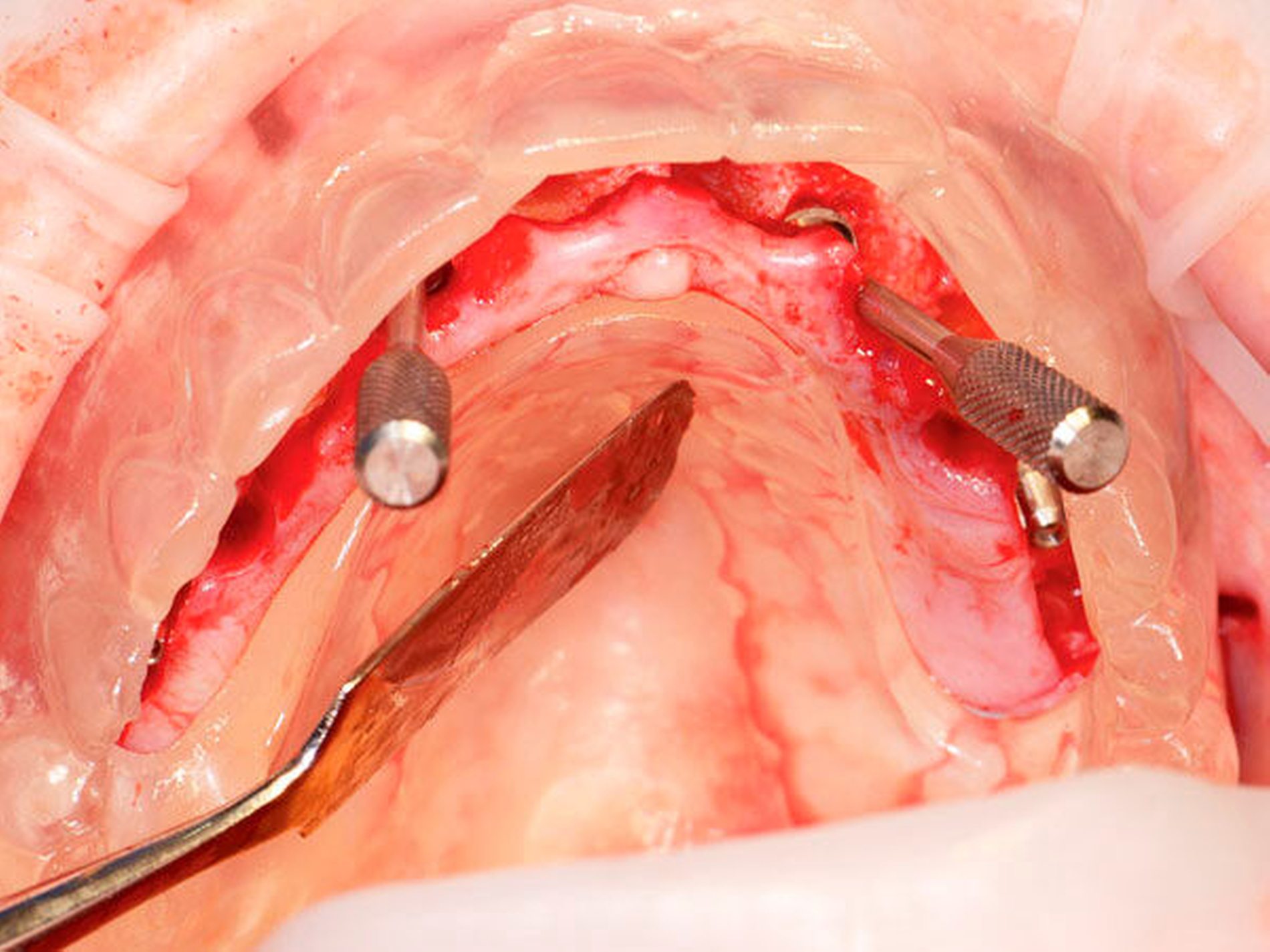

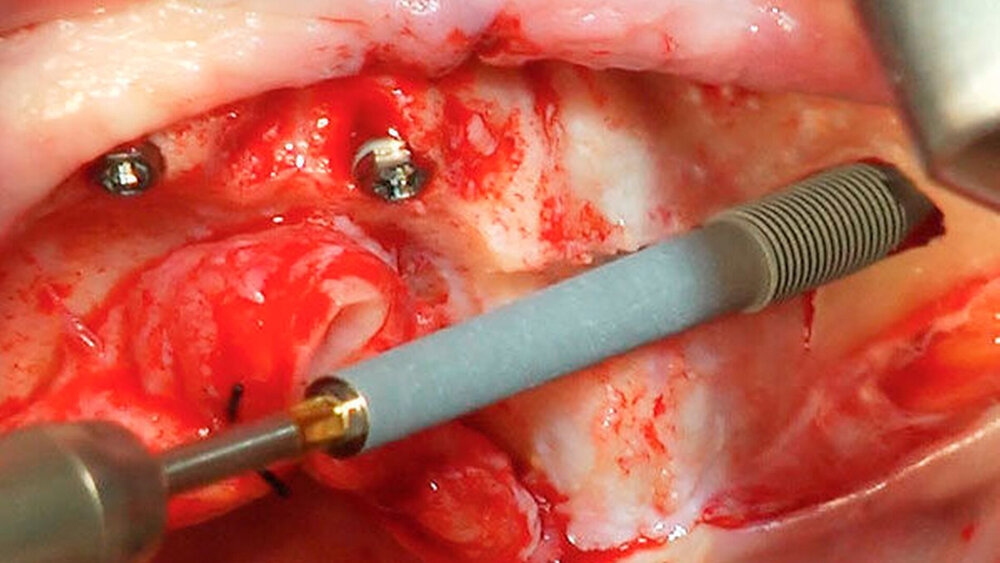

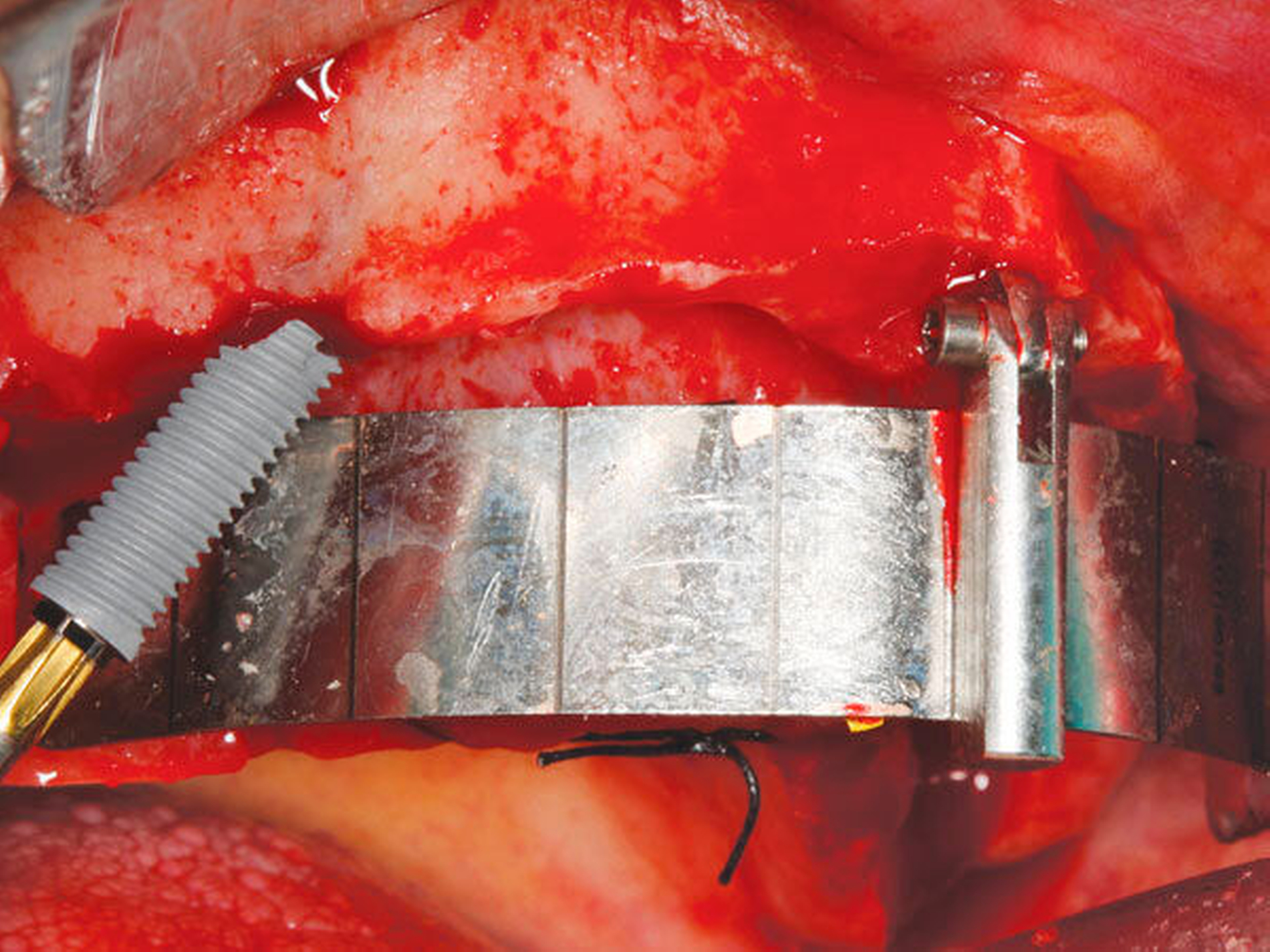

Nach der Darstellung des Kiefers wird im Unterkiefer das Foramen mentale beziehungsweise im Oberkiefer die mesiale Kieferhöhlenwand durch eine kleine Perforation dargestellt. Eine senkrecht zur Gesichtshorizontalen eingebrachte Orientierungsschablone (Abbildung 1) dient bei der Insertion der in einem Winkel von 30° bis 45° angulierten distalen Implantate sowie bei der Positionierung der Abutments als Hilfe. Die Orientierung der vorderen Implantate sowie die Auswahl der Abutments wird mithilfe der im Vorfeld hergestellten Schablone aus transparenten Kunststoff durchgeführt (Abbildung 2), die auch als Schablone für die Bissnahme dient. Die Abutments stehen in verschiedenen Winkelungen zur Verfügung und gleichen die Neigung der Implantate aus. Der durch die Nivellierung des Kiefers gewonnene Knochen kann an anderer Stelle als Aufbau genutzt werden, um eine Kieferform zu erreichen die als Basis für eine hygienefähige festsitzende Versorgung dienen kann. Die Implantation selbst wird jedoch grundsätzlich im ortsständigen Knochen durchgeführt.

Die Sofortversorgung kann sowohl durch die Umarbeitung einer vorhandenen Prothese als auch durch die Herstellung eines neuen Zahnersatzes nach Abdrucknahme direkt im Anschluss an die OP erfolgen.

Um die Belastung der distalen Implantate nicht zu erhöhen, wird die Sofortversorgung ohne Freienden hergestellt und hat typischerweise zehn ersetzte Zähne. Auf eine Metallbasis wird bewusst verzichtet, um bei einer eventuellen Überbelastung durch einen vorzeitigen Bruch des Prothesenkunststoffs (quasi als Sollbruchstelle) die Belastung von den Implantaten fernzuhalten. Die Basis soll darüber hinaus hygienefähig, das heißt, gerade oder konvex gestaltet und hochglanzpoliert sein. Eine gleichmäßige Okklusion ohne Frühkontakte ist im Hinblick auf die Reduktion des Frakturrisikos und die Vermeidung einer Überbelastung der Implantate wichtig.

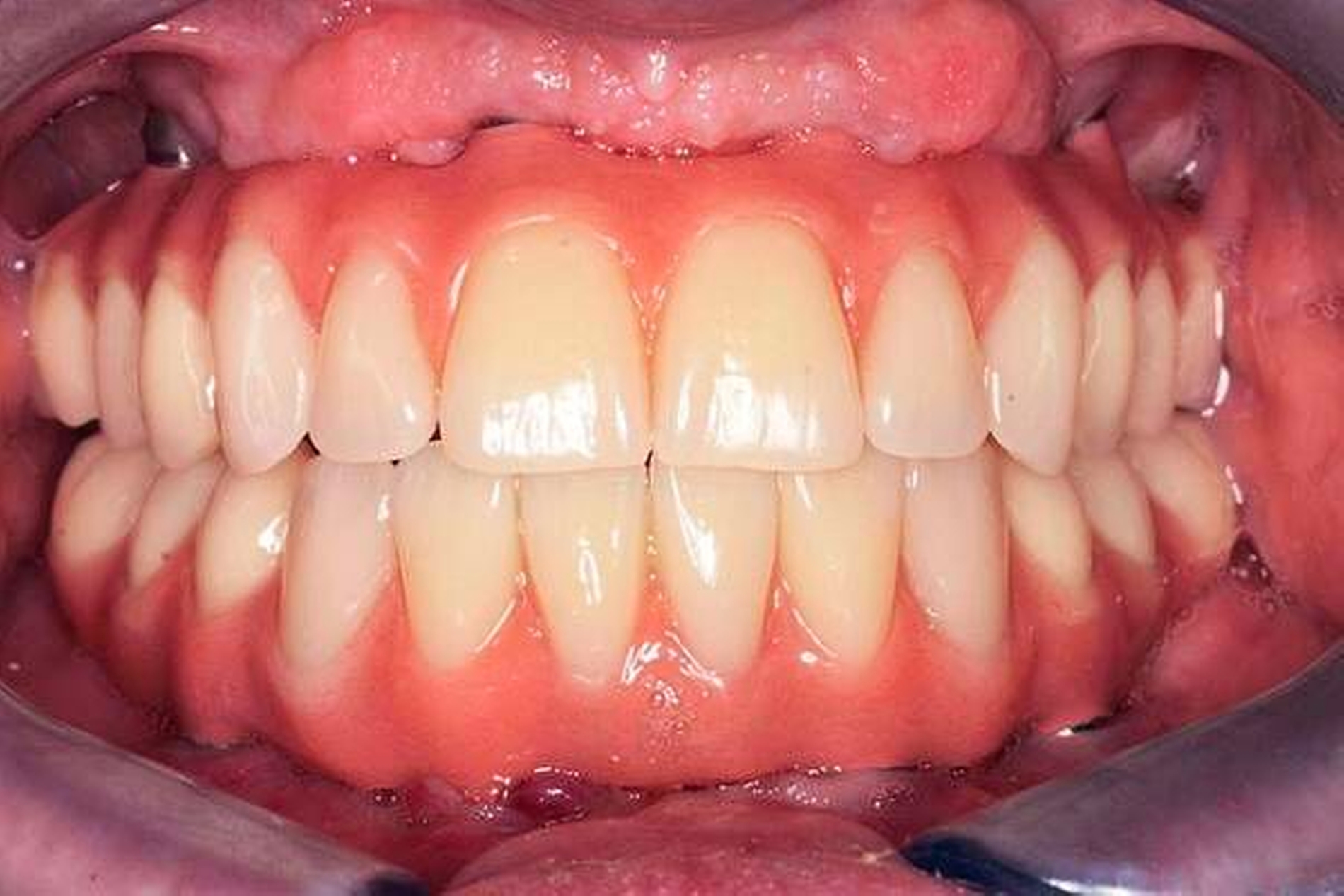

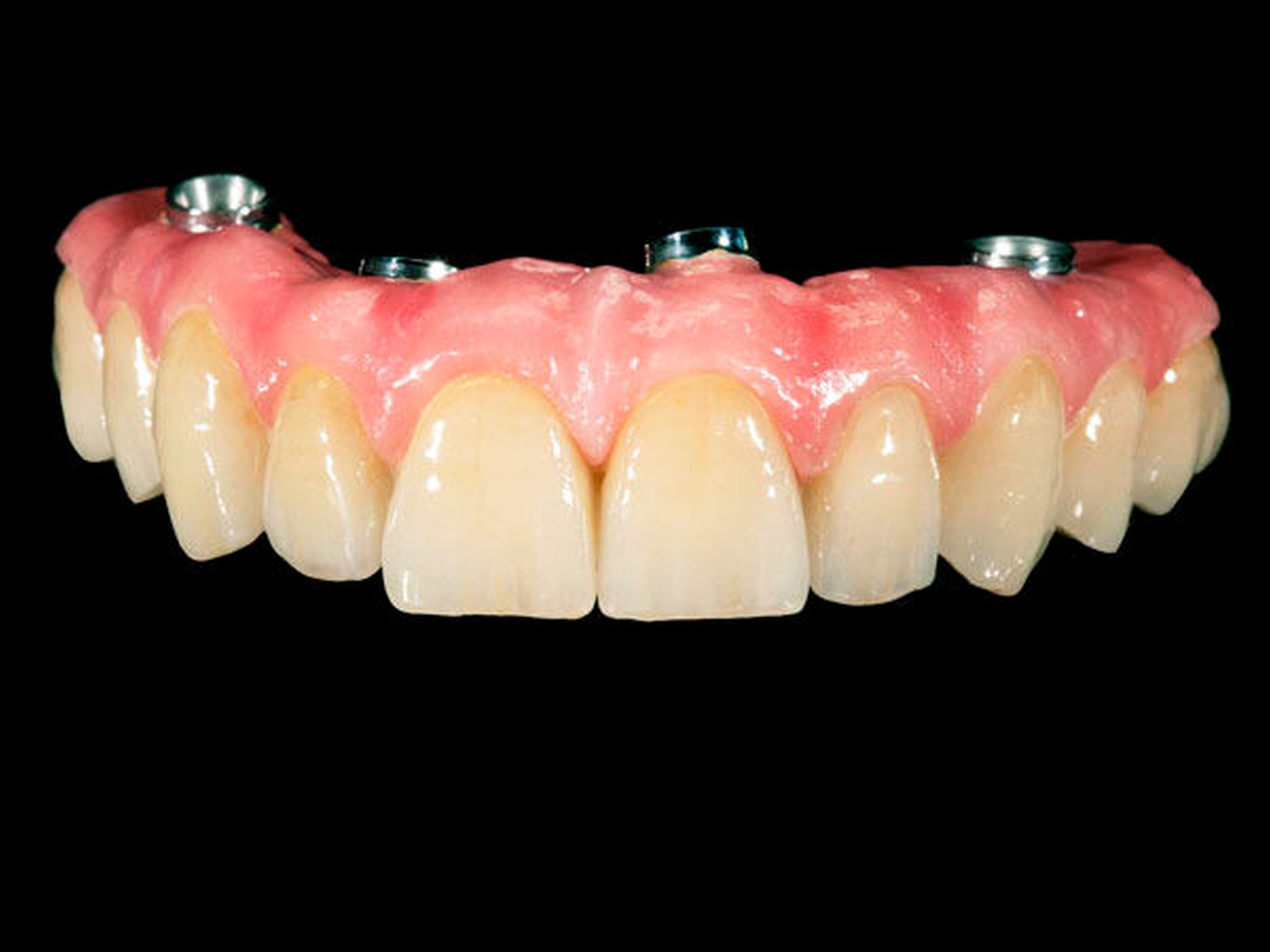

2. Phase: Gemäß unserem Protokoll wird nach frühestens sechs Monaten eine definitive Versorgung hergestellt, die mit einem im CAD/CAM-Verfahren hergestellten Titangerüst verstärkt ist und durch beidseitige Freienden typischerweise zwölf Zähne ersetzt. Hier gibt es die Möglichkeit zur Herstellung einer Brücke mit aufgestellten Kunststoffzähnen (Abbildung 3) oder individuell hergestellten, keramischen Einzelkronen (Abbildung 4).

Bereits vor Beginn der Behandlung wird der Patient darüber informiert, dass nur durch regelmäßige Recalls die Voraussetzungen für eine dauerhafte Funktionstüchtigkeit dieser prothetischen Versorgung gegeben sind. Unmittelbar nach der Nahtentfernung wird der Patient über die von ihm durchzuführenden Mundhygienemaßnahmen instruiert. Dazu zählt unter anderem die Anwendung von 0,02-prozentiger CHX-Lösung in der Munddusche. Acht Wochen nach der OP findet der erste Recall statt, bei dem die Versorgung abgeschraubt, professionell gereinigt und die die Implantate umgebende Gingiva auf Entzündungszeichen hin untersucht wird. Nach weiteren zwei Monaten findet eine Röntgenkontrolle der Implantate statt. Zeigt sich im Vergleich zu den post-operativen Kontrollaufnahmen kein Knochenabbau, kann mit dem Patienten die Durchführung der zweiten Phase geplant werden. Grundsätzlich finden die Recalls mindestens alle sechs Monate statt.

Die All-on-4-Methode ist eine umfassende Vorgehensweise zur Versorgung unbezahnter Kiefer. Liegen die Voraussetzungen zur Durchführung einer Standard-Operation nicht vor, kann bei einer Knochenhöhe ab etwa 8 mm im Bereich 13 bis 23 eine Hybrid-All-on-4-Versorgung mit jeweils einem Zygoma-Implantat auf jeder Seite durchgeführt werden (Abbildung 5). Hierfür kommen seit Kurzem Zygoma-Implantate zum Einsatz, die nur im unteren Drittel Gewindegänge aufweisen. Dies schafft die Voraussetzung, das Implantat mit der Schulter möglichst weit nach buccal zu positionieren, was die Grundlage für eine hygienefähige Basis einer festsitzenden Versorgung ist. Die oberen zwei Drittel des Implantats (von der Implantatschulter aus betrachtet) sind nur durch Weichgewebe bedeckt (Abbildung 6). Wenn auch im Frontbereich die Knochenhöhe unter 8 mm liegt, besteht die Option für das Double-Zygoma-Verfahren mit jeweils zwei Zygoma-Implantaten pro Kieferhälfte. Die Grenzen dieser beiden technisch anspruchsvollen Vorgehensweisen liegen in der Anatomie des Jochbeins sowie des Oberkiefers (unter Umständen kommt es zur Limitation durch eine zu starke Konkavität im Bereich des lateralen Oberkiefers oder durch ein zu geringes Volumen des Jochbeinkomplexes). Im hoch atrophen Unterkiefer kann die Gefahr einer iatrogenen (postimplantologischen) Fraktur die Methode limitieren.

In der täglichen Praxis muss der Behandler seine Kenntnisse und sein chirurgisches Vermögen richtig einschätzen und die für ihn geeigneten Fälle auswählen. Insbesondere die Zygoma-OPs setzen eine fundierte chirurgische Ausbildung voraus – Komplikationen bei solchen Operationen können meist nur kieferchirurgisch angegangen werden, so dass eine enge Zusammenarbeit mit einer kieferchirurgischen Praxis oder Klinik, die Erfahrung mit Zygoma-Implantationen hat, empfohlen wird.

Wir wenden die All-on-4-Methode seit über zehn Jahren in unserer Praxis an. Im Laufe dieser Zeit haben sich für uns einige Punkte für den langfristigen Erfolg als besonders wichtig herausgestellt:

• Raucher, Patienten mit einer schweren Parodontalerkrankung im Vorfeld sowie schweren Parafunktionen in der Anamnese weisen ein höheres Risiko für Komplikationen auf. Hier ist der Hinweis auf die besondere Wichtigkeit des Recalls und auf die Notwendigkeit häufigerer Kontrollen von Bedeutung.

• Im Hinblick auf die Implantatpositionierung hat sich gezeigt, dass aufgrund der Resorption des Oberkiefers in bucco-palatinaler Richtung eine eher palatinale Platzierung der Implantatschulter von Vorteil ist. Hierdurch wird das Risiko einer Rezession verringert.

• Ein weiterer wichtiger Punkt ist die passgenaue Herstellung der Sofortversorgung beziehungsweise des definitiven Zahnersatzes. Wir benutzen eine offene Löffel-Technik für die Abdrucknahme und verbinden die Abdruckpfosten zusätzlich mit lichthärtendem Kunststoff. Die Dimensionsänderungen des Kunststoffs bei der Herstellung der Sofortversorgung müssen berücksichtigt und gegebenenfalls durch Auftrennung und Neufixierung der Sofortversorgung korrigiert werden.

• Ein weiterer wichtiger Punkt ist die hygienefähige Gestaltung der Basis. Hier gelten die Regeln für die Herstellung eines festsitzenden Zahnersatzes: Das Procerere erfordert eine konvexe oder eine plane, polierte Basis.

• Zur Sicherung des dauerhaften Erfolgs ist das oben beschriebene Konzept in Hinblick auf die Maintenance von wesentlicher Bedeutung.

Die All-on-4-Methode ist eine Möglichkeit zur Versorgung ganzer Kiefer ohne zusätzlichen Knochenaufbau mit festsitzendem, implantatgetragenem Zahnersatz. Die zunehmende Anzahl der Studien zeigt deren hohe Erfolgsraten, die vergleichbar sind mit anderen Methoden zur implantologischen Versorgung ganzer Kiefer.

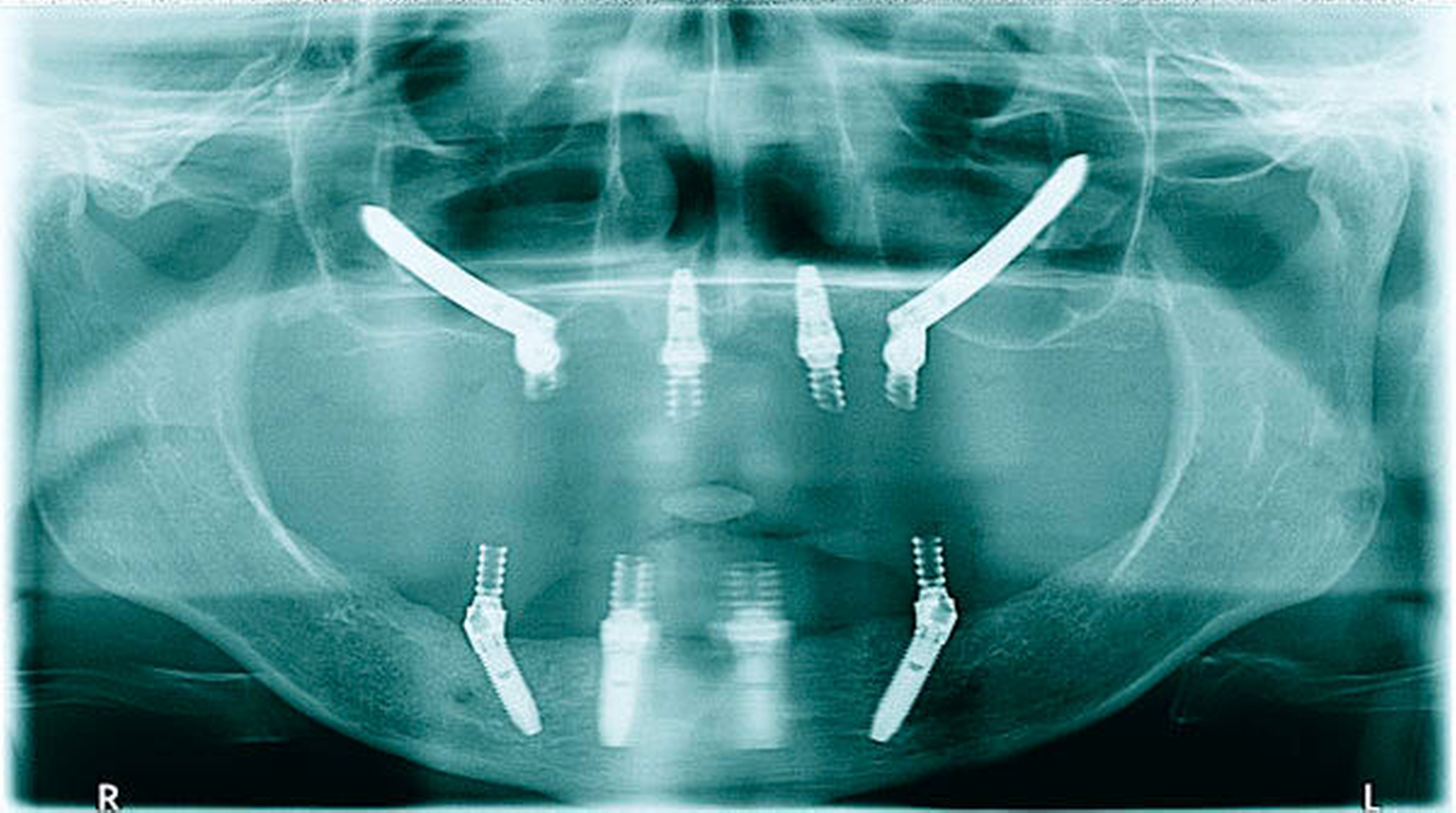

Durch die Verwendung von Zygoma-Implantaten und damit einer extramaxillären Vorgehensweise kann – die entsprechenden chirurgischen Kennnisse des Behandlers vorausgesetzt – diese Methode auch bei einem hochatrophen (implantatunfähigen) Oberkiefer durchgeführt werden.

Die Grenzen liegen weniger in der Methode selbst als in den Fähigkeiten sowohl des Behandlers als auch des Zahntechnikers sowie in der Möglichkeit, diese komplexe Vorgehensweise einschließlich Maintenance konsequent im Praxisalltag umzusetzen.
